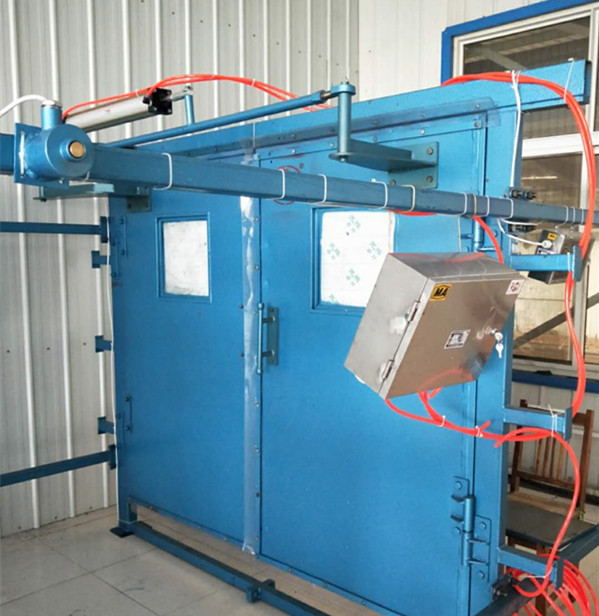

无压风门之双向气动无压风门

对开式无压风门是目前我国煤矿井下较为理想的一种风门，主要用于矿山井下进回风巷和主要进回风巷之间每个联络巷中，它打破了长期以来老式传统风门的结构型式，巧妙地把作用在风门上的风压通过平衡结构将其转化为一种内力，充分显示出该风门结构特，使用简单，安全可靠等优点，受到和用户的高度评价，对开式无压风门是目前这些风巷中所用风门的替代品。

技术参数-对开式无压风门

1、 风门开启形式：异向同步开闭

2、 手动开启力：200N左右

3、 门扇开启角度：>90度

注：根据矿井巷道实际应用的型号及规格，我公司可制作相应的风门

 撞杆式无压风门是一个非常巧妙的设计，是在无压风门的基础上，增加了撞杆和滑道。通过 矿车对撞杆的撞击和挤压，实现风门的开启；还具有同时通过配重块产生的牵引力实现风门自动关闭的功能。无压风门-济宁和利隆机电设备有限公司

咬定青山不放松，立根原在破岩中。千磨万击还坚劲，任尔东南西北风。天空虽有乌云，但乌云的上面，永远会有太阳在照耀。有困难是坏事也是好事，困难会逼着人想办法，困难环境能锻炼出人才来。困难是礁石，海水敢于进击才激起美丽的浪花。无压风门-济宁和利隆机电设备有限公司

门体结构

1、门体主要由门框、门扇、平衡机构、防止反风挡板及配重等组成。

2、撞击部分主要有撞杆，支架轨道以及其他辅助设备组成。

3、门框采用钢制型材焊接而成；门扇采用钢制型材做骨架，与钢质板材折做而成的外围盒体组焊而成；门扇与联杆连接调节配重，使得风门能可靠关闭。

撞杆式无压风门功能特点：

1、当机车或矿车通过时，可通过矿车的侧边对风门撞杆的挤压作用将风门打开；

2、双向隔风，无需再设反向风门；

3、双面密封，漏风量小；

4、系统简单，安全可靠；

5、防腐、防潮、阻燃、强度大。

撞杆式无压风门的工作环境：

1、大气压力：0~3000pa

2、风速：0~6.28m/s

撞杆式无压风门的使用维护：

1、当门扇开启阻力较大时，应对门轴、销轴等转动部位加油润滑。

2、定期更换门扇密封橡胶条，减少漏风。

3、调节平衡机构及配重可使门扇密封严密。无压风门-济宁和利隆机电设备有限公司

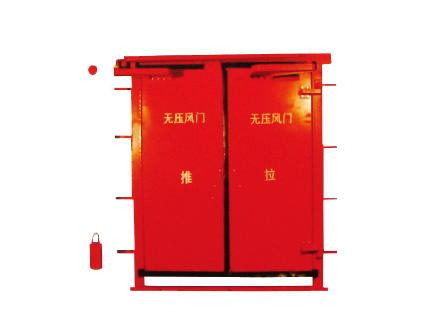

 1.1 对开式双向无压风门门体结构

本风门主要用于矿井下通风巷道。

门体主要由门框、门扇、密封挡板及密封材料等组成，采用毛毡周边粘合密封。

门框采用钢材焊接而成见图（面向风压方向）。

无压风门-济宁和利隆机电设备有限公司

1.2 对开式双向无压风门主要特点

⑴ 开启力小，开启力与风压大小及方向无关；

⑵ 双向隔风，无需再设反向风门；

⑶ 双面密封，漏风量小；

⑷ 门体装有透视窗，方便实用；

⑸ 系统简单，安全可靠；

⑹ 防腐、防潮、阻燃、强度大。

本产品采用人工手动，安全可靠，对矿用特殊环境无不良影响。

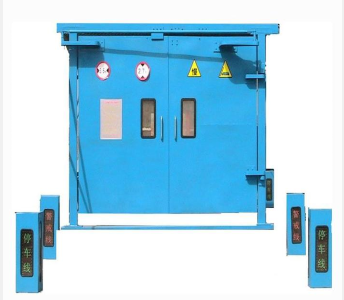

手动操作情况下，矿车需要通过风门时，手动按下A门的“打开”控制按钮，A门打开，同时B门关闭，两扇门打开和关闭的同时，同样伴有语音提示信号。同样，按下A门的“关闭”控制按钮，A门关闭，同时B门打开。
