CWW-CWB-24KV/1000A高压防污户内外陶瓷扁铜排预埋体高压穿墙套管

高压穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中，作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度为-40~+40℃，不适用在足以降低套管性能的条件下，以及套管户内部分表面凝露情况下使用。

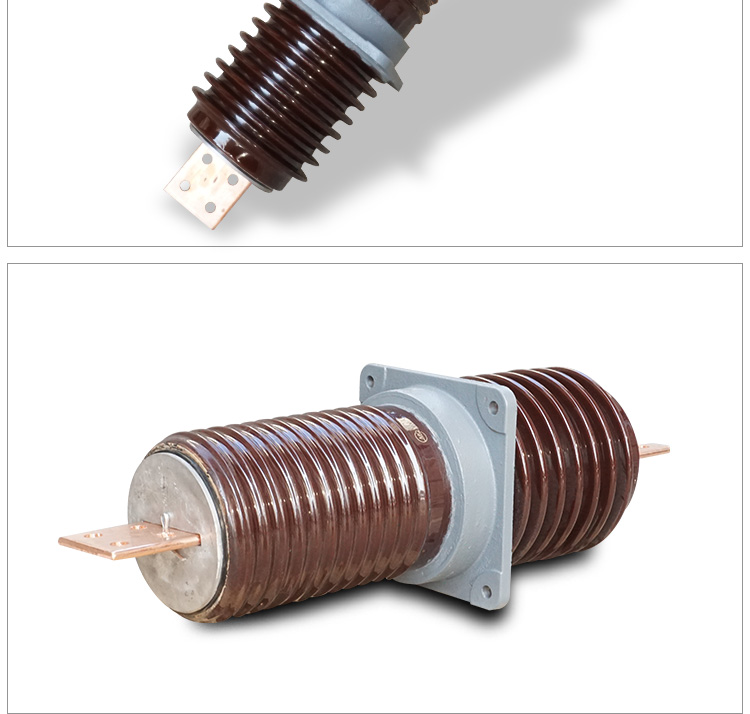

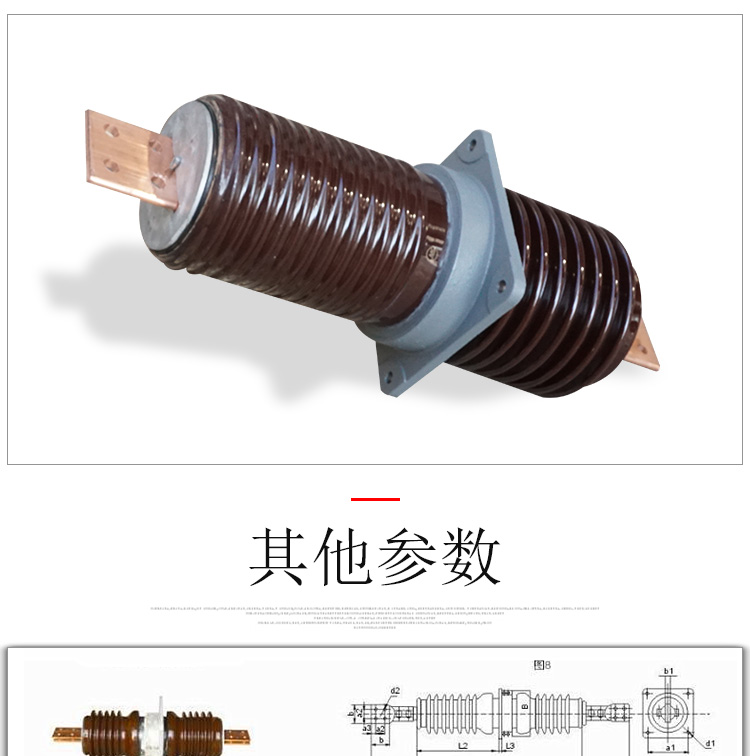

套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分，瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外，其余均用水泥胶合剂胶装;铜导体采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板，开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。
