三通换向球阀-可清管多路球阀、三通球阀的工作原理和性能

三通换向球阀也称作清管分流阀、三通换向阀、过球转向阀，可清管多路球阀、三通球阀

三通换向球阀工作原理：

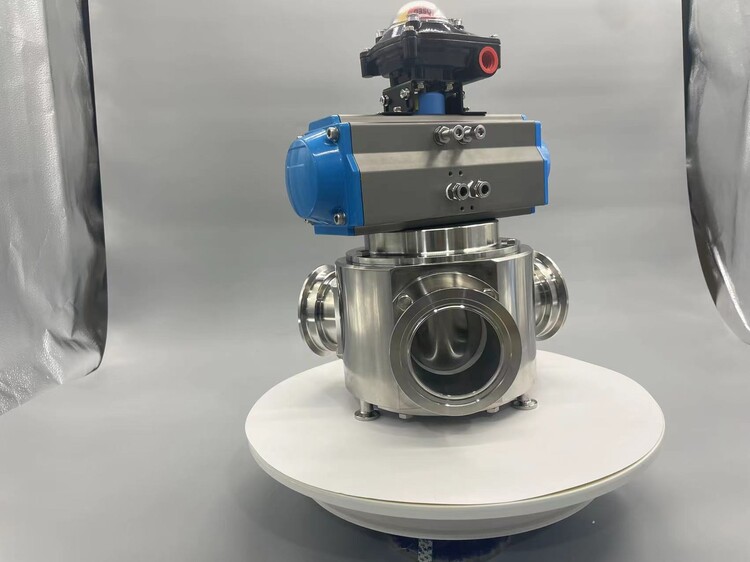

三通换向球阀是由北京瀚海峰设计和制造的三通清管式分流阀。

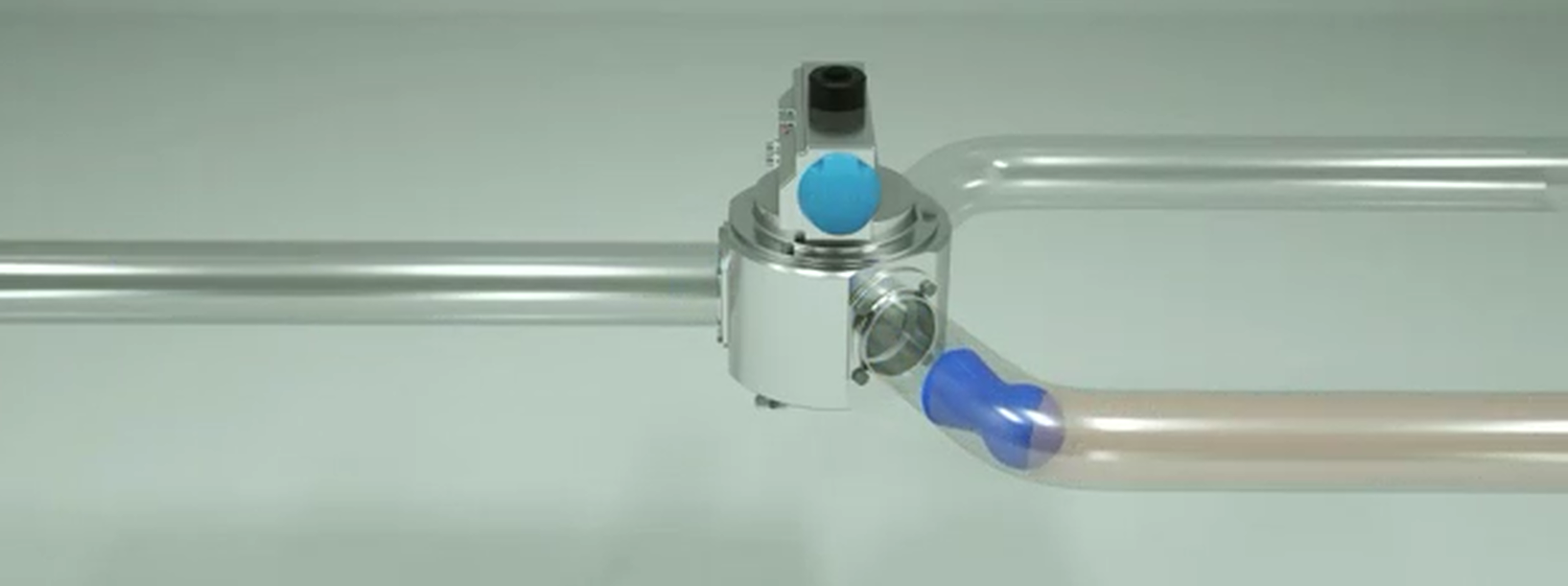

三通换向球阀可以从一个来源到两个可选的位置，可以通过猪球，三通换向阀简单易用。例如：产品A通过阀体流经外侧管线，猪球流畅通过阀体进行顶料。阀体转向使产品B流经内侧管线，猪球流畅通过阀体进行顶料。小猪/清管器可以顺利通过球阀阀腔,使用可清管多路球阀可以同时满足生产和产品回收过程的需求。

三通换向球阀性能优势：

• 适用于从单一源头向多个目标输送的生产工艺过程，具有多向可调的通道，用于改变流体流向。

• 三通道120°分布，可从单个通道切换到其他两个通道。

• 替代手动换向板，节省人工，减少人为错误，卫生省时。

• 可通过清管器（小猪），同时满足生产和产品回收过程的需求。

• 可CIP，卫生设计使它能够清洗到不容易到达的地方，是适用于产品回收系统的理想阀门。

三通换向球阀规格参数：

1.三通换向球阀规格

直径：从25毫米到150毫米

管道规范：DIN、ISO、SMS、OD、ASME

垫圈：FKM、EPDM、硅等

3或4通阀 手动或自动

2.三通换向球阀技术参数

产品压力：
6bar(模型未加固)
10bar(模型加固)

 材质：
与产品接触的零件 不锈钢1.4404(316L)
其他零件 不锈钢1.4301(304L)

 密封：
纯PTFE (可选) (聚乙烯、聚四氟乙烯玻璃、聚四氟乙烯不锈钢)
EPDM、NBR、FKM、MVQ、硅涂层聚四氟乙烯、FFKM、USP六级

 阀门尺寸：

 SMS： 25毫米(1英寸)，38毫米(1.1/2英寸)，51毫米(2英寸)，63.毫米(2.1/2英寸)，76.1毫米(3英寸)，104毫米(4英寸)

 DIN ：11851 DN10，DN15，DN20，DN25，DN32，DN40，DN50，DN65，DN80，DN100，DN125，DN150

 连接方式：
焊接、夹紧、内螺纹、外螺纹、法兰

 所有标准阀门(DN10至DN65)均配有操纵杆，DN80至DN100型均配有双操纵杆。 对于从DN80开始的型号，建议使用气动或电动执行机构。所有阀门在闸门下都有一个标志，用于确定路线的方向。

以上内容就是三通换向球阀-可清管多路球阀、三通球阀的工作原理和性能的介绍，如果想要了解更多详细的信息，欢迎随时关注或联系我们！
