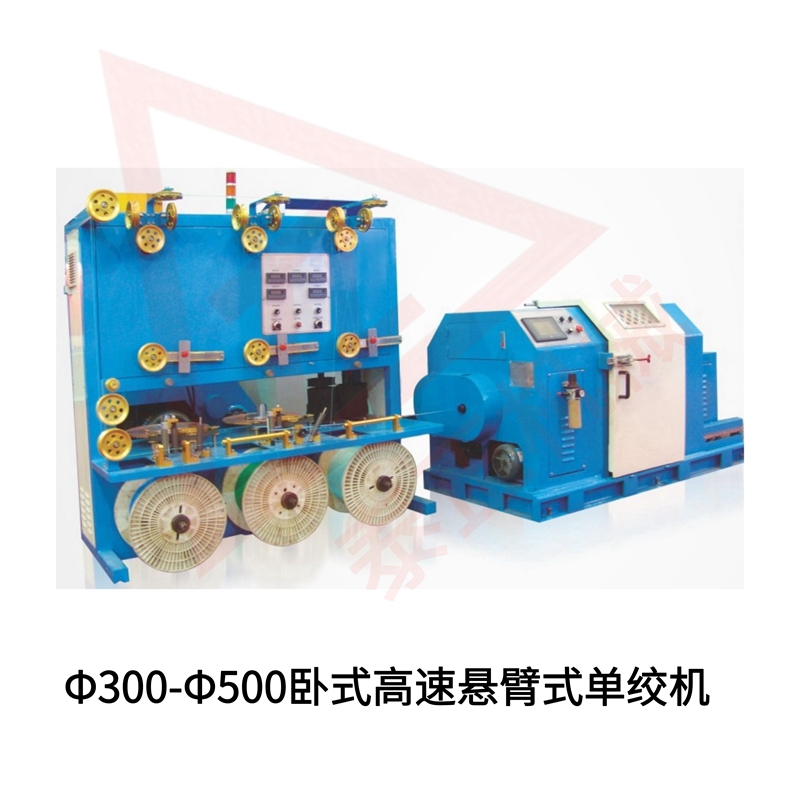

300-500卧式悬臂单绞机

一、卧式悬臂单绞机用途：

卧式悬臂单绞机适用于HDMI、DP、USB3.0等高频线、数据线、电子线芯线对绞及多股绞合及同步包带。

二、卧式悬臂单绞机组成：

卧式悬臂单绞机由2+1头主动放线+包(双头)+500型卧式悬臂单绞机

三、卧式悬臂单绞机特点：

卧式悬臂单绞机由高灵敏度的主动放线，数显张力控制器稳定可调，高转速，生产效率是立式的2倍包带及收线张力从空盘到满盘保持恒张力，机械绞距，加减速及正常工作时绞距恒定,收线排位采用轴排式结构，排幅排距任意设定,可同步完成包带，制作HDMI，DP等高频线材，合格率 。

四、卧式悬臂单绞机机型及主要技术参数

主要技术参数\机型QZGCXDJ-300 QZGCXDJ-400 QZGCXDJ-500

供线线盘 直径300 直径300 直径300

放线动力 200W   400W      250W

包带方式 动力拖包 动力拖包  动力拖包

适用芯线 直径0.3~直径1.5直径0.5~直径2.0直径0.5~直径2.0

绞合外径 直径3    直径6        直径6

绞  距 4~24     11~80         11~80

回转转速 1500rpm   1500rpm       1500rpm

收线张力 磁粉张力跟踪 磁粉张力跟踪      磁粉张力跟踪

排线方式 轴式丝杆排线  轴式丝杆排线      轴式丝杆排线

绞向方式

主机动力   2HP     4HP           5HP

收线线盘 直径300  直径400         直径500
