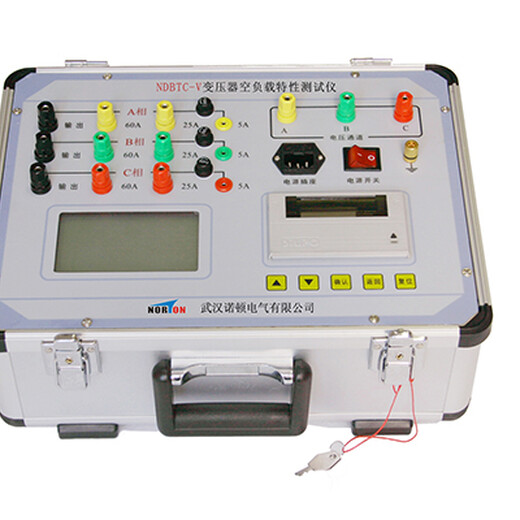

NDBTC-V变压器空负载特性测试仪

简介

变压器损耗参数测试仪是我公司精心开发、研制的用于变压器空载、负载参数和零序阻抗参数测量的仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的优选产品。

特征

☆、单机可以完成1000KVA以下的配电变压器全电流下的负载试验；在三分之一额定电流下可完成2500KVA以下的配电变压器的负载试验  （在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。

☆、240*128蓝屏液晶显示器，中文操作菜单，自带微型打印机打印试验结果和历史记录。

☆、仪器可以由用户预设20组参数，而且这些参数可以根据需要随时删除和增加，使用更方便。

☆、可以存储20组试验结果，试验结果采用的存储方式存储。

☆、参数和试验结果存储的数据采用严格的检查机制，了参数和试验结果的正确性和可靠性。

☆、以的处理器作为控制和运算的核心，采样速度快，数据的稳定性好。

☆、可外接电压互感器和电流互感器拓宽仪器测量范围。

☆、本仪器为提高测量精度，特设定三个电流测量档位（5A、25A、60A），在进行低功率因数的测试中，精度更高；

☆、仪器的体积小、重量轻、便于携带。

技术参数

☆、测试项目

      三相有效值：Uab、Ubc、Uca；

      三相按平均值折算的有效值电压：/Uab、/Ubc、/Uca；

      三相电流：I a、I b、I c；

      空载损耗及空载电流百分比：Pw、Io%；

      负载损耗、阻抗电压百分比及短路阻抗：Pt、ekt、Zt；

☆、主要技术参数

     电流测量范围：0.1A~60A，测量精度0.2级；

     电压测量范围：10V ~ 500V，测量精度0.2级；

     功率测量精度： 0.3级；

     外加互感器可以拓宽仪器的测量范围；

     频率范围：45~65Hz，精度0.2级。
