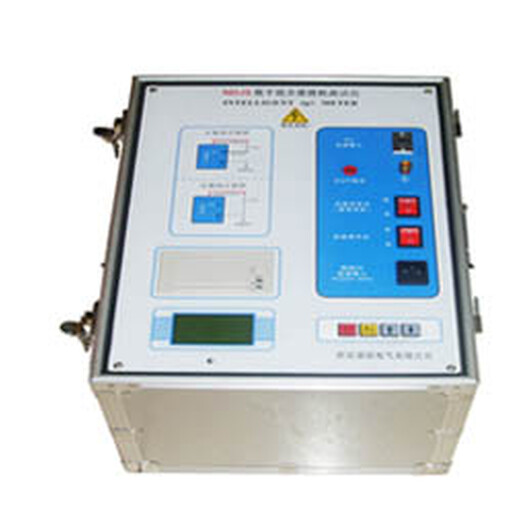

NDJS抗干扰介质损耗测试仪

简介

       抗干扰介质损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的仪器。由于采用了变频技术能在强电场干扰下准确测量。

仪器采用中文菜单操作，微机自动完成全过程的测量。

       该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。

该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量

       仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

本仪器设有以下保护功能：

       高压短路保护

       CVT过压保护

       仪器接地不好保护

特征

☆、 具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ

☆、具有外施电压和外加CN的测量功能

☆、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和测试线即可实现油介损测量

☆、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据

☆、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压

☆、过流保护功能，在试品短路或击穿时仪器不受损坏

☆、内附标准电容和高压电源，便于现场测试，减少现场接线

☆、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作

技术参数

☆、高压输出： 0.5 ～10kV

            每一档增加500V，共有十档，容   量：1500VA

☆、准 确 度： tgδ: ±(读数*1.5%+0.08%)

            Cx: ±(读数*1.5%+5PF)

☆、分 辨 率： tgδ：0.01％   Cx：1pF

☆、测量范围： 0.1% ＜ tgδ  ＜ 50%

            3PF＜  Cx   ＜ 60000PF

            10KV时，Cx ≤30000PF

            5KV时，Cx ≤60000PF

☆、电    源：  AC 220V士10％   50士1Hz

☆、谐波适应： ≤3％

☆、使用条件： -15℃－50℃    相对湿度＜80%

☆、外型尺寸： 460（L）×335（W）×340（H）

☆、重    量：   30 kg
