莱芜现场动平衡

在线动平衡
整机现场动平衡技术是为了解决工艺平衡技术中存在的问题而提出的。 在线平衡法的测试系统所受干扰小，平衡精度高，，特别适于对生产过程中的旋转机械零件作单体平衡，在动平衡领域中发挥着相当重要的作用，汽轮机、发电机、风机、水轮机、普遍采用这种平衡方法。

机上动平衡与现场动平衡不同
机上平衡法仍存在以下问题： 平衡时的转速和工作转速不一致，造成平衡精度下降。例如：有不少转子属于二阶临界转速的扰性转子，由于平衡机本身转速有限，这些转子若采用工艺平衡，则无法有效的防止转子在高速下发生变 形而造成的不平衡。在动平衡机上平衡好的转子，装机后其平衡精度难以。因为动平衡时的支承条件不同于转子在实际工作条件下的支承条件，且转子同平衡装置之间的配合也不同于转子与其自身转轴之间的配合条件，即使出厂前已在动平衡机上达到平衡的转子，经过运输、再装配等过程，平衡精度在使用前难免有所下降，当处于工作转速下运转时，仍可能产生不允许的振动。所以现场动平衡就尤为必要及可以解决的好方法。

磨床等机床现场动平衡
磨床是精密机械加工的工作母机，为了适应日趋精密的工作精度需求及不断追求的率和低成本的目标，全球的磨床制造业不懈地致力于:提高机床的几何精度，刚性和性能稳定性。 众所周知，砂轮是磨床的必要工具。想要让砂轮磨削出准确的尺寸和光洁的表面，防止磨削过程中的振动。砂轮的结构是由分布不均的大量颗粒组成，先天的不平衡无法避免，这必然会引起一定的偏心振动。而砂轮安装的偏心度、砂轮的厚度不均、主轴的不平衡及砂轮对冷却液的吸附等，会使振动更加。这些振动不仅仅影响到磨床的加工质量，还会降低磨床的主轴寿命、砂轮寿命，增加砂轮修正次数及修整金刚石的消耗等。
不平衡的类型 造成转子不平衡的具体原因很多，按发生不平衡的过程可分为原始不平衡、渐发性不平衡和突发性不平衡等几种情况。现场都可消除。

现场动平衡优点
对于旋转设备而言，良好的平衡校正，可以使旋转设备的组件寿命延长数倍，甚至数十倍，现场在线动平衡校正的定义即是在不必拆卸叶轮、转子等转动件的情况下，就能直接实施现场动平衡校正。我们对旋转设备进行现场动平衡校正采用现场在线平衡，具有便捷快速方便，其不仅仅可以对旋转设备进行动平衡校正，而且还可以通过检测的轴承状况值来判断轴承的好坏。通过就地配重达到消除振动的目的。

1、振动的时域波形近似为正弦波；
2、频谱图中一倍频为主要频率；
3、振幅随着转速的而；
4、当工作转速一定时，相位稳定；
5、转子的轴心轨迹为椭圆；
6、从轴心轨迹观察其进动特征为同步正进动。 的条件 只有具有不平衡故障的设备才可以实施的现场平衡校验，能进行多次在工作转速范围内的起动运转，能在转子上进行校正平衡配重工作。
7、 初步判断振动的原因
8、初步确定平衡的方案（单，双面）

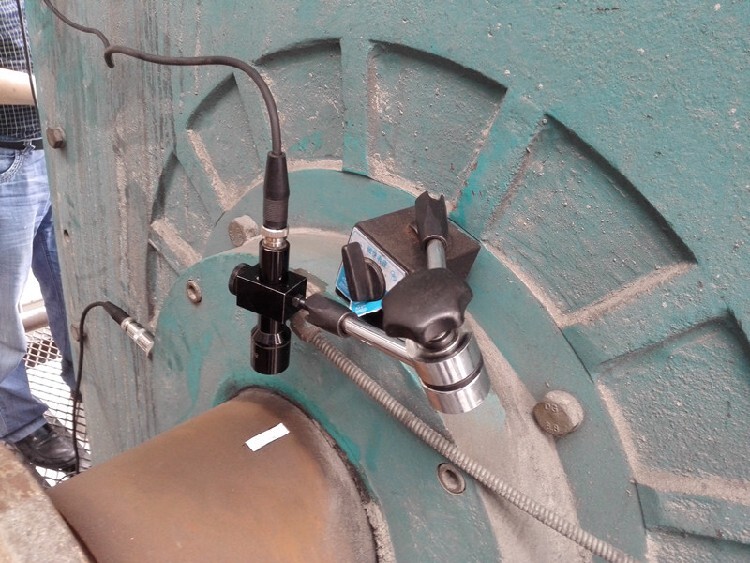

9、确定测点安装振动传感器（轴承位置）
10、准备好配重的工具，如风机（配重块、电气焊等），汽轮发电机用动平衡块。

内容：3000r/min定速振动大，转速到2300r/min后振动持续上升，随转速升高振动大幅攀升。通过分析1X、2X、3X、轴心轨迹等分析，主要成分还是基频振动，分析确定是有转子动不平衡造成，停机确定相位及配重质量后在发电机前后端盖处各配重，启动汽轮机开机，3000r/min定速振动全在优良范围内运行，2#轴承振动19um左右，3#轴承振动17 um左右，振动消除。
现场消除动平衡配重效果：振动在优良范围内运行。
