513 系列指示表 (杠杆型) TI

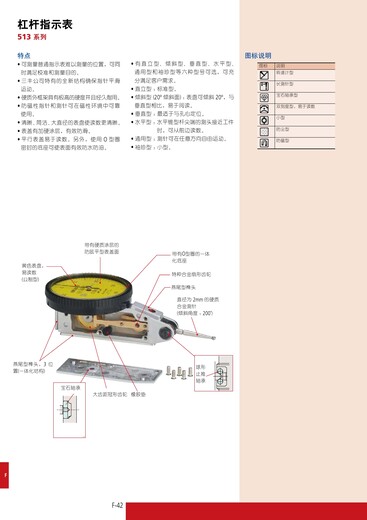

杠杆指示表的特性 • 可以轻松准确的测量普通指示表难以测量的狭窄位置和有深度的位置。 • 三丰公司特有的全新结构来抑制测针握持部分发生损坏，防止测针灵敏度和追踪性能 (平滑 性能) 的恶化。 • 指针和硬质合金测针具有防磁性，磁性环境中可不受其左右。此外，还装配有带红宝石 (非 磁性) 测针的机型。红宝石测针比硬质合金具有数倍的抗磨损性，因为是不导电素材，可以 在电火花机上安全使用。 • 表盘使用通用字体，通过修改表盘颜色、指针和刻度线粗细的关系，大幅度提高可视性。 测针长度在刻度板上用插图显示。 • 表蒙 (表盖面) 是防眩平面型。并加有抑制刮蹭、污垢、反射的涂层。 • 外壳和表蒙的一体化结构，可以防止切削液和油污从表盘上面和间隙里渗透。(但是，不是 防水规格) • 根据各种用途，可以选择水平型、倾斜型、垂直型、平行型、通用型的 5 种类型。 • 成品检验基于 JIS B7533:2015 进行检验 *1。为确保精度，水平型、倾斜型、垂直型采取指示 盘正面向上的姿态，平行型采用指示盘正面直立的姿态进行检验。 *1：通用型除外。 *2：希望以其他姿态发行检查报告书的情况为有偿服务。

水平型：标准型。 倾斜型 ：  表盘可倾斜 20º，与直立型相比， 易于阅读。 垂直型：适于与孔心定位。

平行型： 旋转轴平行于表盘屏幕，可 从前边读数。

通用型：测针可在任意方向自由运动。

表圈与表蒙一体化结构

表蒙进行多涂层处理

易于读数的表蒙

防止灰尘侵入表盘内部

高可视性

抑制测针握持部分发生损坏

测针的灵敏度和跟踪性的提高抑制表圈偏离

各部名称

表蒙

表圈

运行机构

封盖

测针

表框

燕尾型榫槽

测量仪器附带检查成绩书 详细信息参见 U-12 页

1/100mm 标准刻度型

硬质合金测针

货号 513-404-10E 513-464-10E 513-444-10E 513-454-10E 513-484-10E 513-304GE 型号 TI-113EX ̶ TI-413EX TI-513EX TI-213EX TI-313EX TIU-0.8GE

红宝石测针

货号 513-474-10E 型号 TI-113ERX ̶ ̶ ̶ ̶ ̶ ̶

1/100mm 长测针型宽刻度型

硬质合金测针

货号 513-414-10E

̶ ̶ ̶ ̶ ̶ ̶

型号 TI-129EX

1/100mm 双倍刻度间距型

硬质合金测针

货号 513-415-10E 型号 TI-123EX ̶ ̶ ̶ ̶ ̶ ̶

红宝石测针

货号 513-477-10E 型号 TI-123ERX ̶ ̶ ̶ ̶ ̶ ̶

1/100mm 双倍刻度间距型

硬质合金测针

货号 513-424-10E 513-426-10E 513-466-10E 513-456-10E 513-486-10E 型号 TI-133EX TI-153EX TI-433EX ̶ TI-233EX TI-333EX ̶

红宝石测针

货号 513-478-10E 型号 TI-133ERX ̶ ̶ ̶ ̶ ̶ ̶

2/1000mm

硬质合金测针

货号 513-405-10E 513-425-10E 513-465-10E 513-445-10E 513-455-10E 513-485-10E 型号 TI-112EX TI-152EX TI-412EX TI-512EX TI-212EX TI-312EX ̶

红宝石测针

货号 513-475-10E 型号 TI-112ERX ̶ ̶ ̶ ̶ ̶ ̶

1/1000mm

硬质合金测针

货号 513-401-10E 型号 TI-111EX ̶ ̶ ̶ ̶ ̶ ̶

红宝石测针

货号 513-471-10E 型号 TI-111ERX ̶ ̶ ̶ ̶ ̶ ̶
