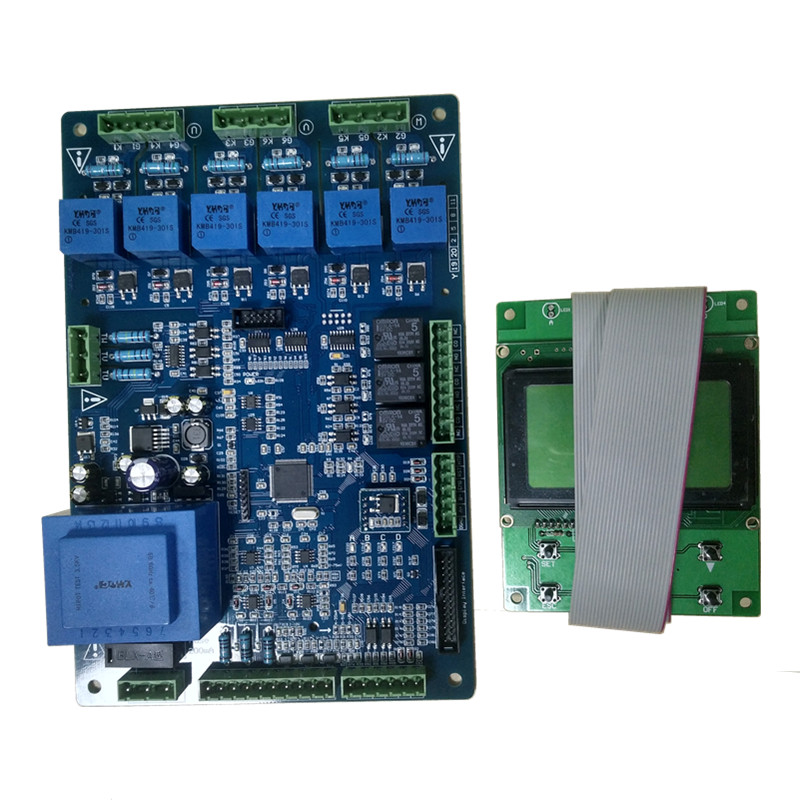

ST33可控硅触发板晶闸管控制板电解电镀电源整流调压板

ST33三相可控硅触发板采用32位工业级微处理器，高度数字化安规标准设计，支持网络远程控制及现场控制方式，Fuzzy-PID参数开放性调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压。故障报警、界面参数采用LCD液晶屏或触摸屏中文菜单显示，设定参数自动储存。控制板带缺相保护、上电软起动、软关断、恒流输出、恒压输出、过压保护、过流保护、短路保护、工作状态指示等功能。具有三相全控桥式整流、双反星型整流及可控硅反并联交流触发方式，可触发5000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载、变压器一次侧等各种负载类型，广泛应用于电解电镀、电池充放电、三相晶闸管电源、电加热温控、电弧放电控制等设备。

技术规格：

◆ 工作电源：220/380Vac ±15%  50/60HZ



◆ 主回路工作电压：50～660Vac ±15%  50/60HZ



◆ 电压调节范围：0～电压满量程



◆ 电流调节范围：0～电流满量程



◆ 显示方式：LCD液晶屏中文菜单或触摸屏显示



◆ 移相范围：0～178°  调节输出分辨率：1/4000   稳定精度：优于 ±1%



◆ 触发电流：≥ 750mA    触发容量：≤ 5000A单向可控硅



◆ PID动态响应时间：≤50mS   超调量：≤10%



◆ 输入信号：DC0-5V、DC0-10V、0-10mA、4-20mA、10K电位器调节



◆ 三相触发不平衡度：≤ 0.3°



◆ 适用负载：阻性、感性、容性及变压器一次测等各种负载



◆ 报警继电器触点容量：250Vac/10A



◆ 介电强度: 3500 VRMS



◆ 工作环境条件：



环境温度: -20℃~ 60℃



相对湿度: ≤ 90%RH（无结霜）



室内安装：无易燃、易爆、腐蚀性气体、无导电尘，振动小于0.5G



海拔低于3000米，超过3000米应适当降低容量等级使用



◆ 外形尺寸：240X160X50mm    开孔尺寸：225X145mm



◆ 重量：1KG

◆ 产品符合标准：



IEC60947-4-2 ：Low-voltage switchgear and controlgear. Part 4-2:Contactors and motor-starters. AC semiconductor motor controllers and starters。



GB14048.6-1998：低压开关设备和控制设备 4-2部分:接触器和电动机起动器 交流半导体电动机控制器和起动器。



GB3797-89 ：电控设备二部分--装有电子器件的电控设备。



IEC61000-4 ：电磁兼容、试验和测量技术。



IEC65：电网电源供电的家用和类似一般用途的电子及相关设备的安全。
