VMC1580立式加工中心1580立式铣床中心数控铣床

本机床是我公司引进技术，自行研制开发生产的新一代数控机床，该机床广泛应用于、航天、汽车、模具、医学设备、机械制造等行业的箱体零件、壳体零件、盘形零件等加工。机床配有自动润滑系统、冷却系统，采用全封闭式立式防护罩。

1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用特的铸铁配方，使铸铁达到高强度的合金铸铁，并采用树脂砂铸造成型技术，内部金相组织稳定，确保基础件的高稳定性与耐用性。

2、

3、采用油水分离设计。

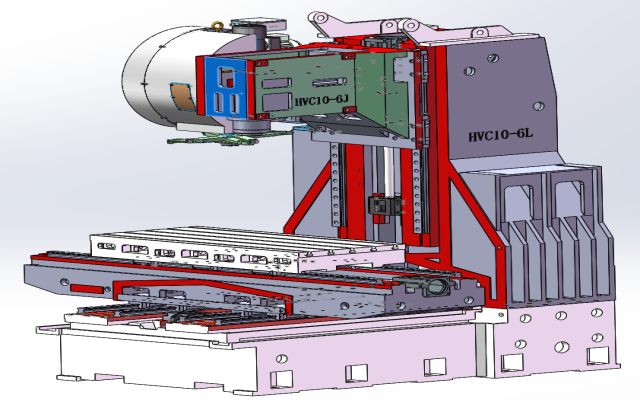

4、铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，与加强筋的恰当搭配，了基础件的高刚性。宽实的机床底座，机体立柱采“宝塔形堆积”结构，符合材料力学的设计理念，可确保加工时的重负载与高速运动时产生的震动，既能提高加工效率，又能提高刀具的使用寿命。

7、高刚性、高精密主轴：采用台湾健椿主轴。

8、采用台湾律庭C3级高精密、高强度滚珠丝杠。采用进口锁紧螺母，滚珠丝杠经预拉伸后，大大增加了传动刚性并消除了运动时产生的热变形影响，因而确保了机床的定位精度和重复定位精度。

9、采用原装台湾圣杰（机械手）刀库24T，使刀库在高速旋转的时候稳定性更强，可有效降低卡刀现象的发生，

12、采用日本发那科值操作数控系统，伺服电机采用值编码器与电机，确保了控制系统的稳定性高、速度快，表面光滑，精度高等优点，具备了制造模具应有的功能及机加工能力。支持四轴联动。

     二、主要技术参数表

VMC1580 规   格

工作台规格（长×宽） 1600×800mm

工作台大载重 2000 kg

X.Y/Z轴坐标行程 1500*800*700mm

主轴中心线到立柱正面导轨距离 870 mm

主轴端面至工作台上平面距离 120-820mm

X、Y、Z切削进给量 1～6000mm/min

X、Y快速进给速度 24m/min

Z快速进给速度 12m/min

主轴转速范围 50～8000 r/min

主轴结构功能 BT50φ150

主轴电机功率 15/18.5KW   143n.m 大扭矩广域电机

X轴导轨形式 55mm两条滚柱重载强力线轨 六滑座

Y轴导轨形式 45mm四条滚柱重载强力线轨 八滑座两条承载滚柱线轨 两条支撑滚珠线轨

Z轴导轨形式 55mm两条滚柱重载强力线轨四滑座

重复定位精度 300mm/+ 0.003mm

定位精度 300mm/+ 0.005mm

数控系统 日本发那科0I-MF plus

润滑系统 主动式润滑系统按需制动分配式注油可实时监测注油状态

机体冷却箱 环保型全密封水箱油水分离装置

排屑装置 链式排屑器含大容量接屑车

外防护 全封闭环保型防护防水 防尘   防噪声   防有害气体

内防护 XY轴不锈钢伸缩防护大承载型含支持滑轮Z轴不锈钢盔甲结构防护全封闭保护

主轴工件冷却方式 主轴环喷功能

圆盘机械手式刀库 刀库容量     BT50-24把刀

机床轮廓尺寸（L×W×H） 4800x3200x2900mm

机床重量 14000 kg
