K3给煤机防溃仓系统GLD1500/7.5/S煤仓防溃仓闸门改造

概述

煤矿开采时煤炭中混入的水量较难控制。当煤仓内含水量达到一定比例时，水煤混合物形成的流体从闸门或给煤机涌出造成溃仓。溃仓事故不仅掩埋人员和设备,还会增加救援难度，特别是处理事故过程中的二次溃仓，对救援人员构成重大威胁。国家矿山安全监察局关于进-步加强煤矿煤仓安全管理的通知(矿安【2024】10号)中明确要求“推广应用给煤系统防溃仓闸板等装置”。我公司深入调研溃仓发生的过程，研发出新一代防溃仓闸门和给料机、防溃仓液压系统、电控系统。设备整体强度高、闸门推力大、闸门关闭速度快，具有断电自动关闸门、自动检测溃仓信号并自动关闸门、自动排水等多种功能，可就地、遥控和远程上位机操作，配置网络摄像头实时监控现场状况，是给煤系统防溃仓设备的产品。

防溃仓闸门

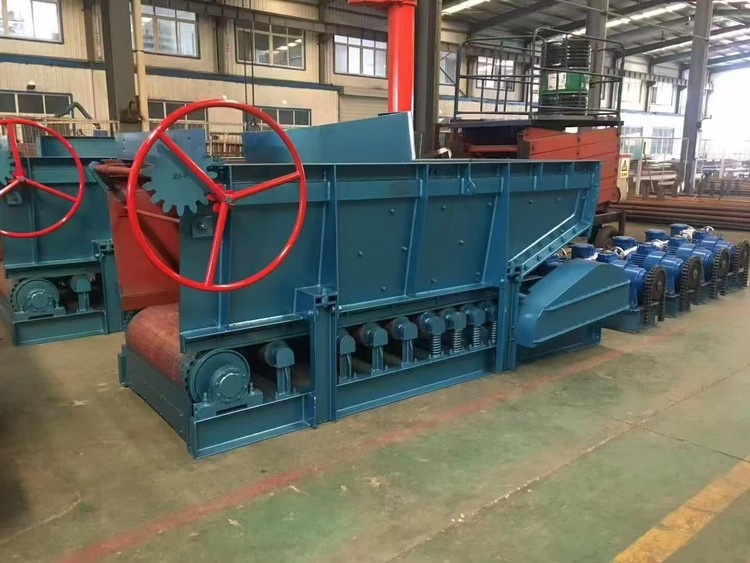

防溃仓给料机

防溃仓给料机为安装防溃仓闸门的给料机，此时闸门具有防溃仓功能，兼做检修闸门。可将现有给料机闸门更换为防溃仓闸门，使其具有防溃仓功能。防溃仓给料机还增加物料测速装置和滚筒测速装置:煤仓未溃仓时，煤流速度等于改向滚筒速度;煤仓溃仓时，煤流速度增大，大于改向滚筒速度，当煤流速度的增长率达到值时，确定煤仓溃仓，控制系统关闭闸门并发出声光报警器信号。

■结构与特点

防溃仓闸门由加强机架、具有切断和排水功能的重型闸板、大推力油缸等组成。闸门采用箱型结构，加强机架与重型闸板能满足煤仓内全部为水的极端情况下的强度要求;闸板为平板，预留排水孔，且前端设置锯齿状刃口;设置平行或对开形式的大直径油缸。上述措施确保机架在极端情况下不变形、避免闸门出现无法关闭现象。在闸门长时间关闭时，仓内积水可以经闸板排水孔渗出。

■主要技术参数

防溃仓门高度(mm)  大承压(MPa)   油缸直径(mm)  油缸推力(kN)  排水口直径(mm)

     200                             0.8                 100                   >0                   20

液压系统

液压系统包括液压站、蓄能器和管路。液压站配置小功率电机、小排量液压泵和大容积蓄能器，可实现慢开、慢关和快关动作。系统大压力可达16MPa:蓄能器容量不低于2*32L:管路采用中25 通径、耐高压的胶管。以上措施闸门能够5S内快速关闭，设备能够断电或溃仓自动关闸门。波压系统还具有保压和自动补压功能，压力不足启动电机补压，达到设定压力后电机停机。
