高性价比过孔12mm空心轴导电滑环

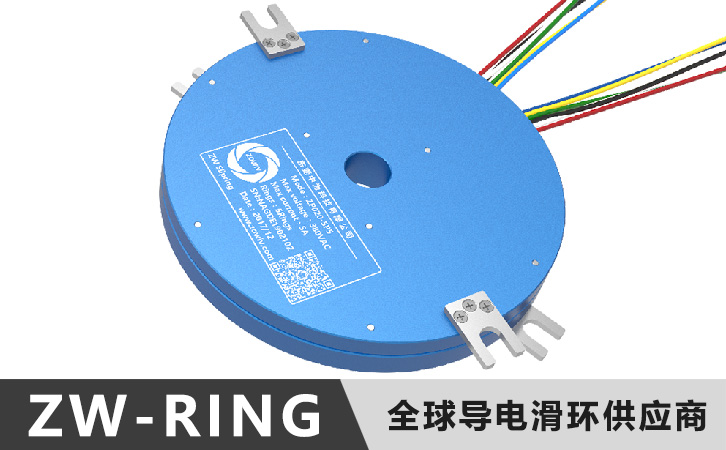

中为过孔12mm空心轴导电滑环

1.设计有可安装液压或气压传动轴的中心孔

2.过孔直径从 12.7mm, 25.4mm, 35mm,38mm,50mm，60mm，70mm，80mm，90mm，100mm直到300mm可选；

3.导电滑环采用模块化设计，可根据需求动力,信号任意扩展，提供供不同电气通路组合；

4.高密封等级可选,高可达IP68。

5.多种转速可选，-高可定制8000RPM（无须气体冷却）；

6.采用的贵金属多点接触纤刷（Fiber Brush)技术，具有更高的可靠性

7.可按照客户要求,提供交货快捷，质量可靠并且价格有竞争力的非标定制



导电滑环的特点：

.电刷接触技术的设计及制造，360度无限制旋转的动力及控制信号传输（导电滑环的作用）；

.标准化产品规格，超长使用寿命，高防护，免维护；

.高转速，高防护等级，高频率，高速数据传输，高动力

.光纤电气混合，气压与液压系统组合

.高转速且无需气体冷却

.多触点，多通路，低触压，小力矩，低噪音，低触磨损率；

.提供多种转速可选，可定制8000rpm以上（无须气体冷却）；



ZH2580过孔系列导电滑环详细参数：



　　电气性能

　　项 目参 数

　　功率信号

　　额定电压380VAC/DC或更高240VAC/DC

　　导线规格UL 镀锡铁氟龙镀银铁氟龙

　　绝缘电阻≥1000MΩ@ 500VDC≥500MΩ@ 500VDC

　　额定电流10A每路或信号混合(高可达100A/路)

　　耐压强度两路之间≥1000V@50Hz

　　电气噪音100mΩ@6VDC,电流50mA,转速5rpm/min



　　机械性能

 　通路数 1--95路可选或更多

　　工作转度 600rpm

　　工作温度 -40℃~ +80℃

　　工作湿度 65%RH 或更高

　　触点材料 金---银

　　导线长度标准 200mm

　　壳体材料 铝合金

　　力矩 ≤10g·m (参考值)

　　防护等级 IP54 或更高



  东莞中为科技有限公司（ZW-RING）为您提供导电滑环，又称汇流环、滑线环、集流环、集电环、旋转关节等，它可以用在任何要求连续旋转的同时，又需要从固定位置到旋转位置传输电源和信号的机电系统中。是国内大型的导电滑环制造商。公司拥有一支由多名从事导电滑环行业研发、销售、生产人员组成的队伍；公司长期与国内企业及研究所开展广泛合作，致力于为客户朋友提供的360度无限制旋转传输解决方案及的导电滑环产品。

 -------------------东莞中为科技（ZW-RING）有限公司
