抓梁主电缆通过启闭机顶部起升机构上的电缆卷筒与同轴转动的导电滑环相接，再由滑环碳刷接出至起升机构上的接线盒，然后去控制柜成都闸门启闭机设备合理



水力自控翻板闸门的产品优势：

1、原理特、作用微妙、结构简单、制造方便、运行安全。

2、施工简便、造价合理，投资仅为常规闸门的60%左右。

3、自动启闭，自控水位准确，运行时稳定性良好。管理方便安全、省人、省时、省力。

4、门体为预制钢筋混凝土结构，支承部分为金属结构。方便维修，运行管理费用低。

5、能准确自动调控水位。





机门一体闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起:机门- -体闸门巧妙的将闸门与启闭机连为一

体。适用于渠道安装,无须设定启闭机平台,安装方便，主要适用于与正向受压止水,根据用户需要可制造反向止水闸门。正常使用水头为1-6

米,还可承受一定的反向水头，为满足 用户需要可制造高水头闸门,闸门安装用整体安装,二期浇注,将闸板与闸框的封水间隙调到0.3mm以

下,方可进行二期浇注。在浇注混凝土时,流进闸板、闸框、斜铁、 挡板间隙中的灰浆清除。

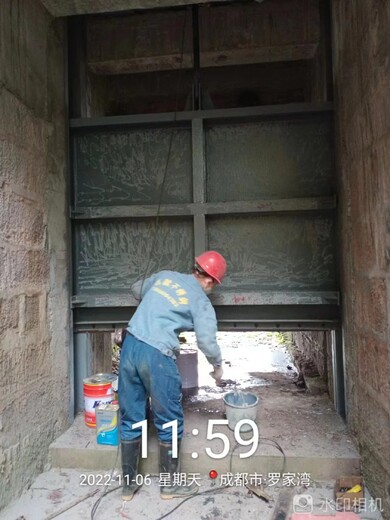

钢制闸门，是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游

水位,泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流(水闸、 堤坝、涵洞、管道)、是

防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的设备、山区、平原有、无电地区均可使

用。

钢制闸门，由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。

钢制闸门，在启闭机升降的作用下,使闸板在闸框滑道内上、下滑 动,能部分或全部的开启和关闭过水孔口。在水柱的压力下,强迫闸门向

下游位移,紧靠在闸框止水面上,止水效果良好,达到调节流量和控制水位的目的。







铸铁闸门工作原理:

闸板是直接承受水压力的挡水构件， 闸框是闸板四周的支承构件， 同时也是闸板上下运动的滑道， 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中， 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工

刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到有效止水的目的。
