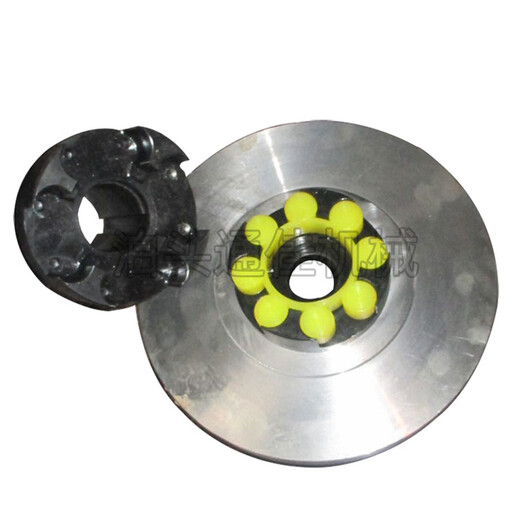

带制动盘梅花联轴器

带制动盘梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢,利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。具有补偿两轴相对位移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，可靠。工作稳定可靠，具有良好的减振、缓冲和电气绝缘性能。具有较大的轴向、径向和角向补偿能力。结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。

    但换弹性元件时两半联轴器需沿轴向移动,适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移，减震，耐磨及缓冲性能；工作温度为-35℃~+80℃，传递公称转矩为16-25000N.m，许用转速为10900-1900r/min，轴孔直径范围：14-140mm，轴孔长度为42-252mm，轴孔长度为42-252mm,广泛用于数控机床，数控车床，加工中心，雕刻机，数控铣床，冶金机械、矿山机械、石油机械、化工机械、起重机械、运输机械、轻工机械、纺织机械、水泵、风机等。

    制作工艺：梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以足够的机械强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。所以在价格方面比机加工要低很多。但是铸件的性能不是很好。在一些重要的场合下还是不要采用。并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。

    (1)紧凑型、无齿隙，提供三种不同硬度弹性体；

    (2)可吸收振动，补偿径向和角向偏差；顺时针与逆时针回转特性完全相同

    (3)结构简单、方便维修、便于检查；

    (4)免维护、抗油及电气绝缘、工作温度20℃-60℃；

    (5)中间弹性体联接 梅花弹性体有四瓣、六瓣、八瓣和十瓣；

    (6)固定方式有顶丝，夹紧，键槽固定。
