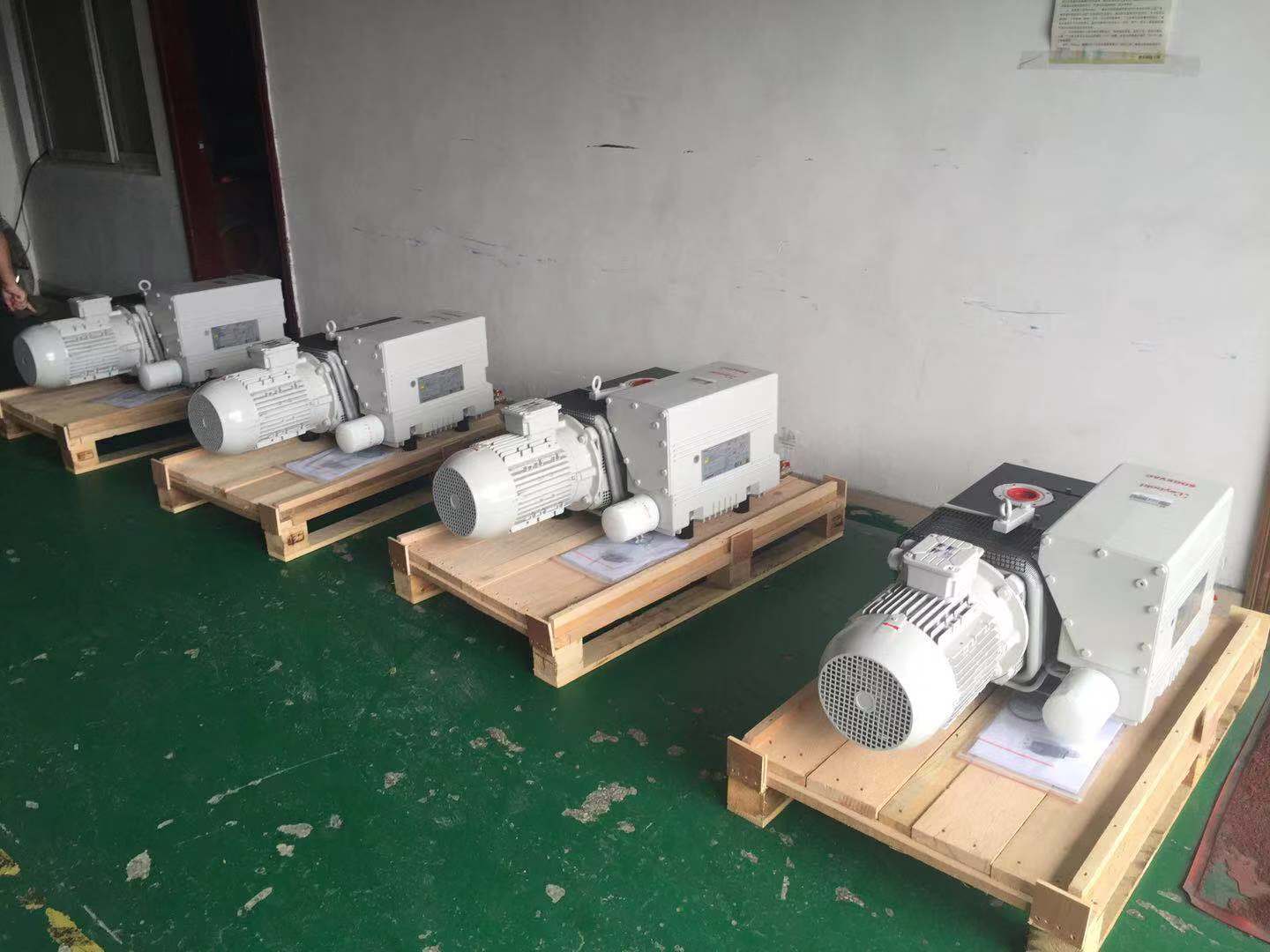

SV200莱宝真空泵

SV200莱宝真空泵

SV200莱宝真空泵参数：（50Hz）

抽速：        170m³/h

极限压力：    0.08mbar

用油量范围：  5/9L

用油型号：    LEYBONOL LVO130

噪音级：      69dB

电机功率：    4.0kw

电压：        380V

电机转速：    1450r/min

重量：        170kg

外形尺寸：    960*535*425

进气口/排气口 G2

概述

Sogevac®泵设计用于抽除粗真空范围内，从大气压到泵的极限真空之间的不活泼气体。

当抽除可凝性气体时，使用附带气镇装置的泵。

1.1 工作原理

Sogevac® SV200是单级油封式旋片泵。

泵本身带有防返油阀、气镇（选装）、排气过滤器、回油管路和油冷却回路。泵由直联法兰电机驱动。

偏心地安装在泵体中的转子有三块旋片，它们把泵腔分成几个腔。每个腔的容积随转子旋转周期性改变。

当转子旋转时，泵腔的进气部分容积扩张，将气体通过进气口吸入。气体经过滤网和打开的防返油阀（7/54）进入泵腔。当转子进一步旋转，旋片从进气口将泵腔部分分开。这部分泵腔体积减少，气体被压缩。气体在略大气压力时经过排气阀（6/28）从泵腔中排出。

油被注入泵腔起密封、润滑和冷却泵的作用。

压缩气体夹带的油在油箱内由于折转而被初步捕集，然后在出口排气过滤器中被过滤。于是排气中油含量下降至可见程度（捕集率大于99%）。

在排气过滤器中捕集的油经过回油管路返回到进气口。

为了防止大气压下的气体从油槽流入进气口，回油管路由一个浮球阀控制。

油循环是由油箱（压力或等于大气压）和泵的进气口（压力大气压）之间存在的压差维持的。一部分油取自油槽，经过油过滤器流到转子的轴承支撑点和泵腔。注入泵内油的另一部分不会通过油过滤器。所以，如果油过滤器偶然堵塞，通过二线路足够量的油确保润滑，从而泵良好的机械运转。

6 GAET02346_011_C0 - 11/2016 - © Leybold

然而在这种情况下，泵达不到规定的极限压力。一般来说这表明油脏了或油过滤器被堵塞了。

在电机轴上旋转的风扇产生冷却所的空气流。

冷却通过盘管中的油。

按用户要求，水冷版的泵配备有换热器和调温阀，同时泵配有的说明书。

根据需求，可订购带气镇装置的泵。通过打开气镇，让被称作“气镇”的可控制的一定数量的空气进入泵腔。

当抽空可冷凝气体或蒸气时，气镇可防止可冷凝气体在泵内的冷凝（大容许水蒸气压力见技术参数）。

有不同种类的气镇：

- 标准气镇<7Nm3/h

- 较大气镇18Nm3/h

- 带电磁阀的气镇 直流24V，18W,7Nm3/h

有关气镇。

供货时不带气镇阀的泵，也可加装气镇阀。
