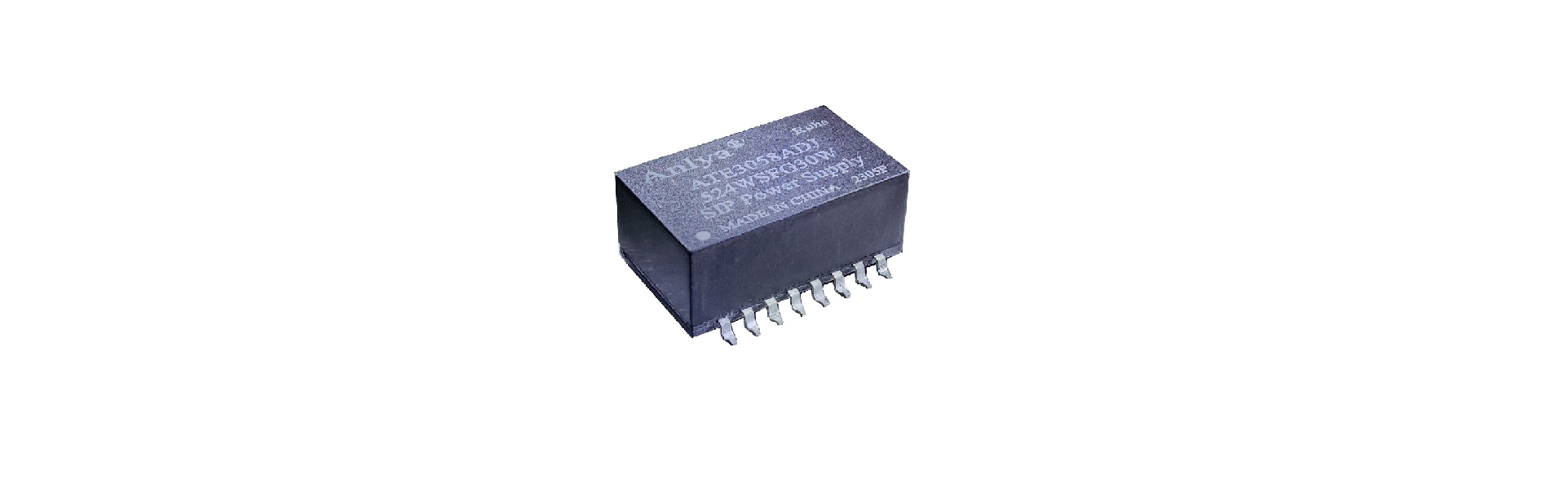

ATE3038ADJ/100w大功率DC-DC降压模块5V8A3.3V8A12V8A

ATE3038ADJ 是一款紧凑、易用极简的大功率DC-DC降压模块，其运行时具有宽输入电压范围与宽输出电压范围，连续输入电压30V。该模块完全集成了一个同步整流控制器、多个 MOSFET 和一个输出电感器。该模块设计用于在小型 PCB 封装中快速、简便地实施电源设计。此模块具有 默认3.3V 固定输出和一个使用外部电阻器设置 低3.3V 至 24V 的可调节输出电压选项。每种选项的负载电流额定值均为 8000mA，热散耗功率为100W。ATE3038ADJ 在脉冲频率调制 (PFM) 模式下运行，从而提高了轻载条件下的效率。其控制方案无需环路补偿，并可提供的线路和负载瞬态响应。

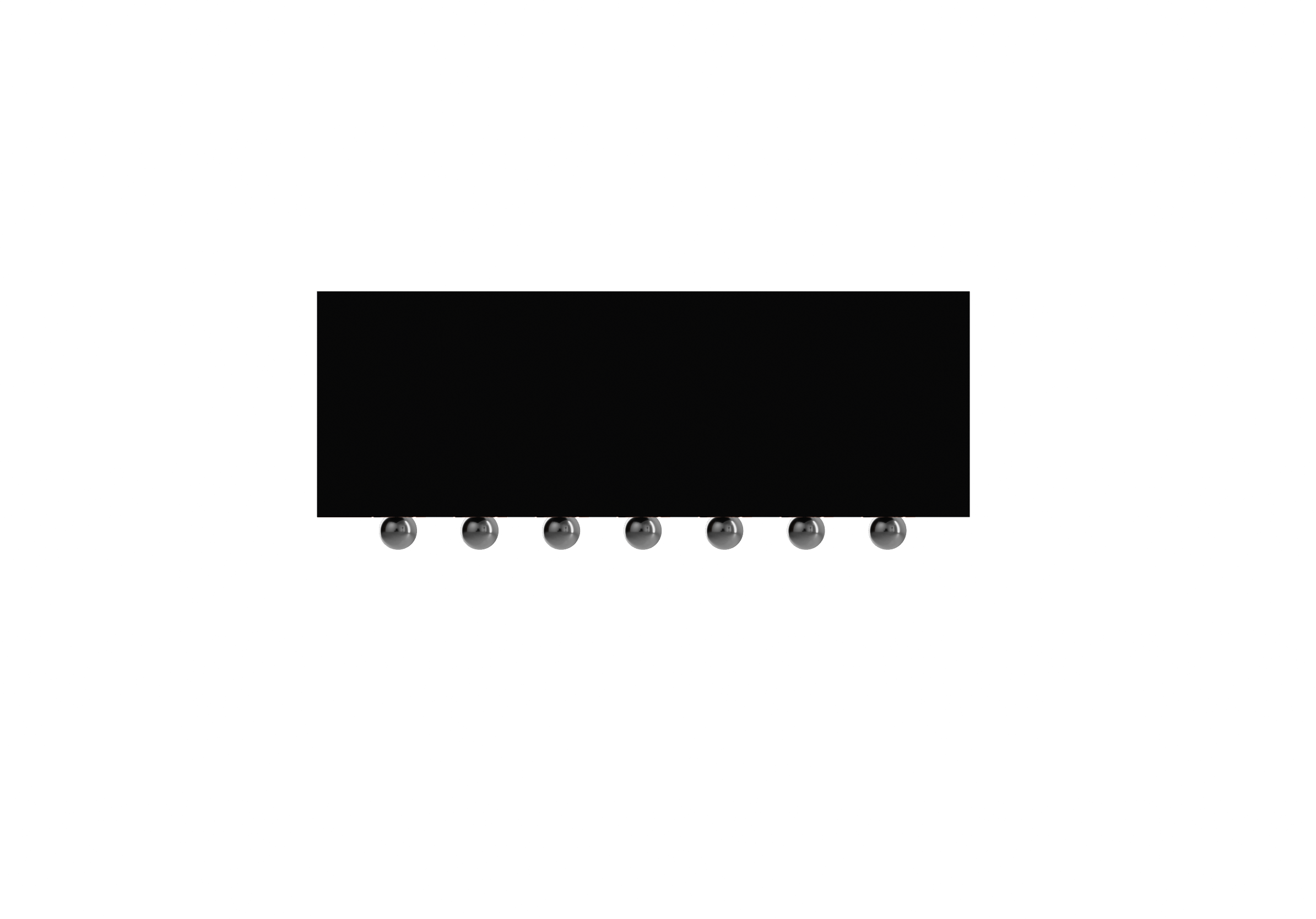

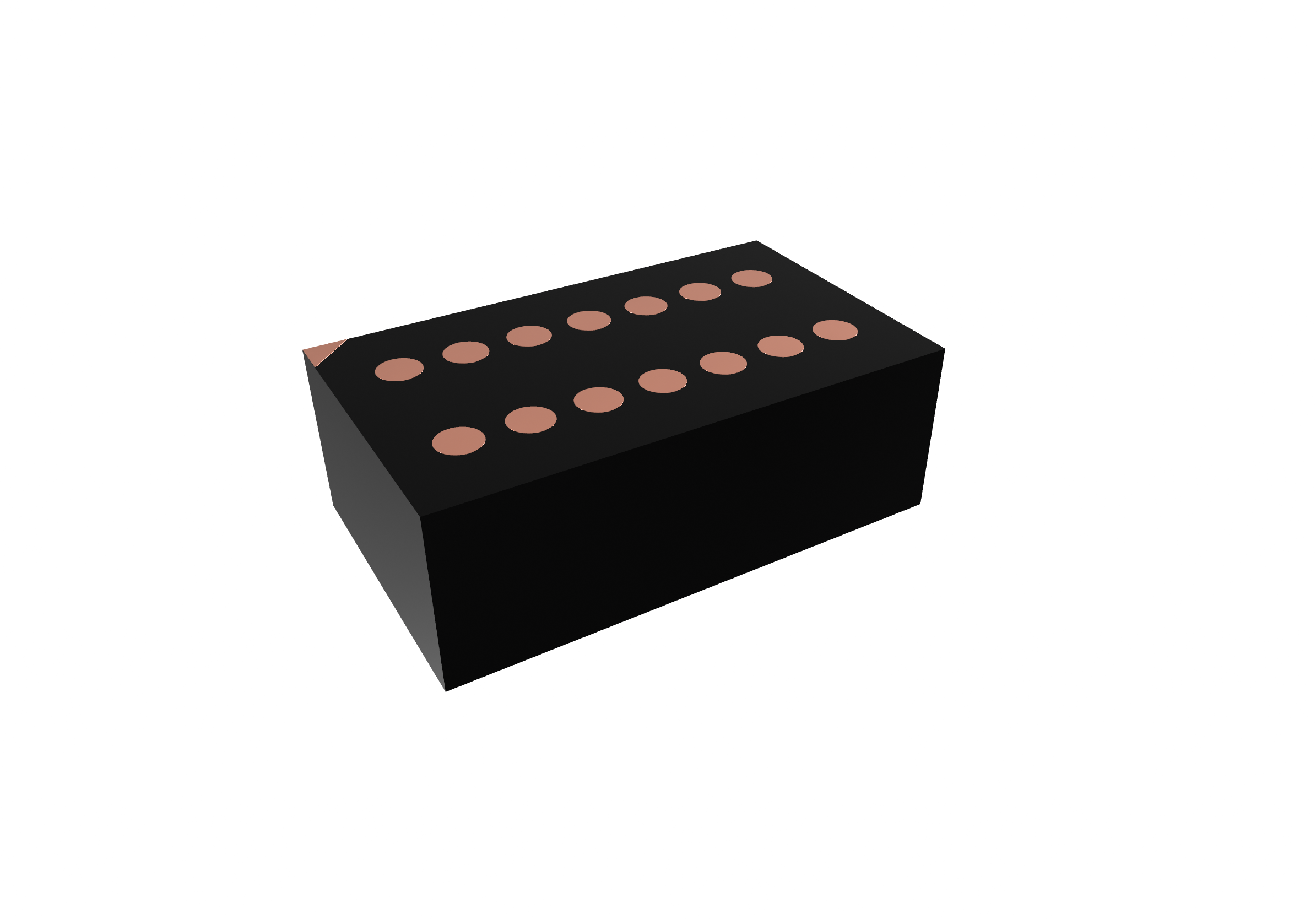

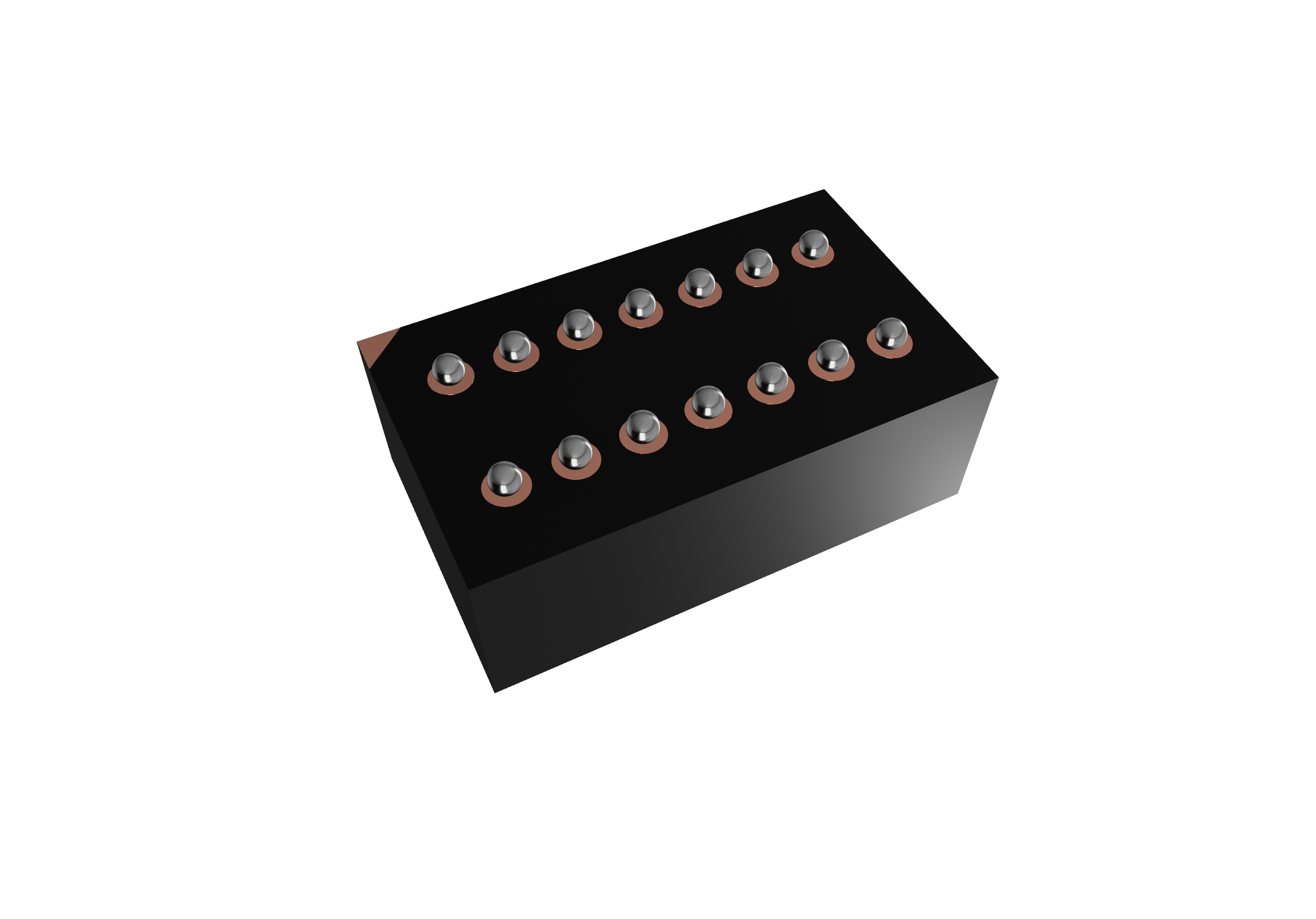

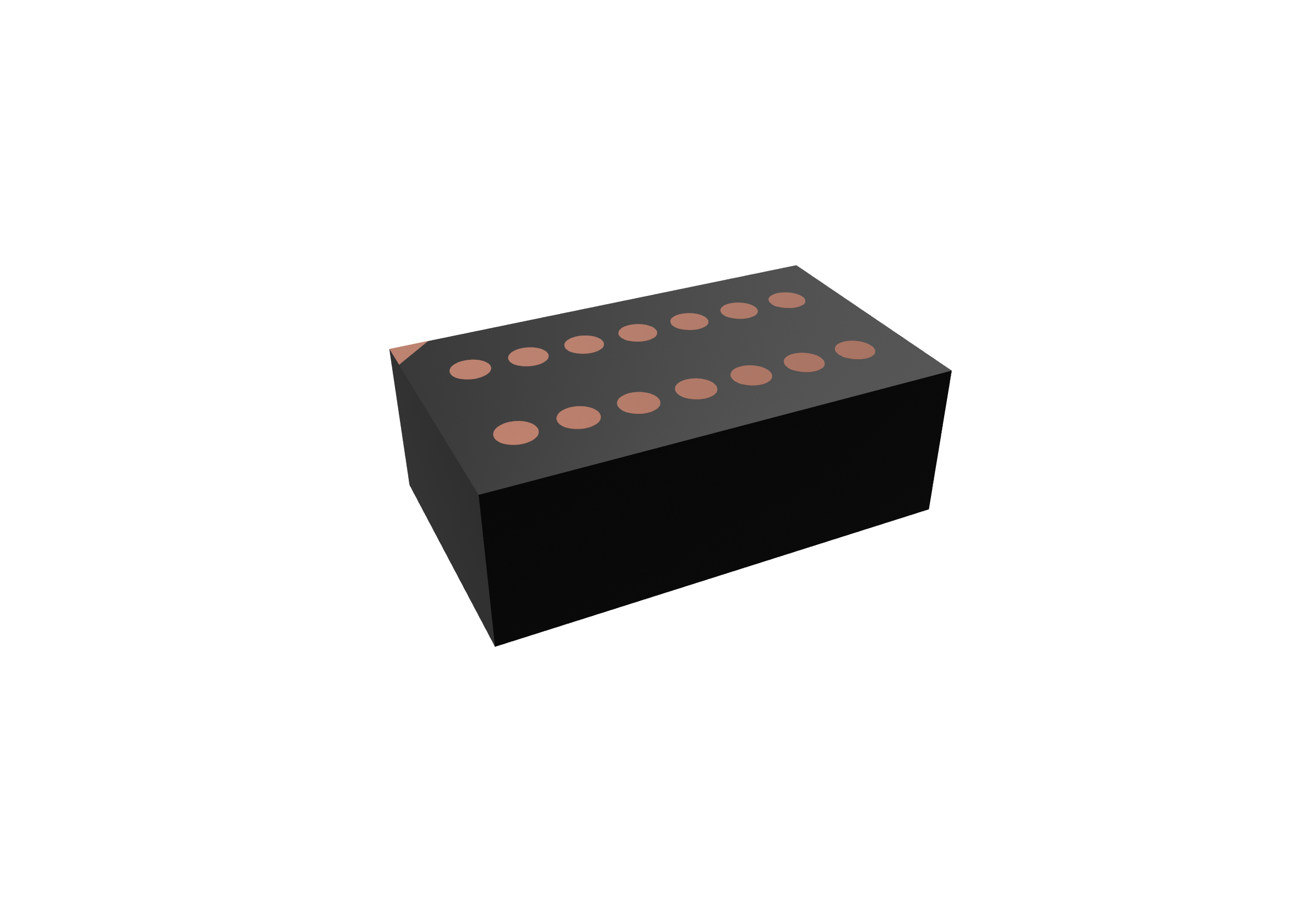

虽然 ATE3038ADJ 采用简易的小尺寸设计，但其可提供多种功能。精密使能端、UVLO 和迟滞功能可满足特定的上电和断电要求。其小型24mm × 18.5mm × 10.5mm -WSOP16封装/24mm × 14.3mm × 8.4mm -LGA14封装非常适合空间受限型应用。外部只需输入输出电容即可运行极简设计，广泛应用于电动汽车、电动自行车、电动滑板、电动工程重卡、GPS定位追踪、POE供电、工业仪表、MPPT太阳能回收、逆变电源系统、各种高压锂电等电源。

2. 特点

·  7V~30V宽输入电压范围

· 3.3v~24v宽可调输出电压范围

· 8000mA输出电流

· 1.4mA静态电流

· ±1%内部电压基准

· 具有过电流保护

· 内置过温保护功能

· 内置过压保护功能

· 软启动功能

· 具有短路保护以打嗝方式输出

· 固定开关频率200KHZ

· 转换达96.5%

· 占空比为99%

· 预留EN使能模块开关控制

·-40℃至125℃的工作环境温度范围

· WSOP16、LGA14贴片封装
