环氧树脂漆双组份环氧树脂防腐涂料

环氧树脂漆 双组份环氧树脂防腐涂料

厚浆型环氧玻璃鳞片漆

产品介绍

厚浆型环氧玻璃鳞片漆(Marathon XHB) 是一种高固体含量、低VOC含量、厚浆型、玻璃鳞片增强的双组份环氧漆。

推荐用途

一种厚浆型、高固体含量的涂料用于恶劣环境和有机械磨损环境下的钢材的防腐蚀保护，具有的防腐性和耐磨

性。

膜厚与涂布率

低高典型

干膜厚度（微米） 400 1000 600

湿膜厚度（微米） 426 1065 640

理论涂布率（平方米/公升） 2.35 0.94 1.56

物理特性

颜色有限

体积固体份（%）* 96 ± 2

闪点40oC ± 2 （闭杯）

光泽有光

保光性一般

耐水性

耐磨性

耐溶剂性

耐化学性 很好

柔韧性 一般

与阴极保护的配套性

*按照ISO3233：1998（E）标准测定

表面处理

所有表面应当清洁、干燥且无污物，表面应当按照ISO8504进行评估和处理。

裸钢

清洁度：喷砂处理至Sa 2 1/2（ISO 8501-1：1988）以上。粗糙度：使用合适的棱角砂（G）处理到中等

（50-85微米，Ry5）（ISO 8503-2）。

涂有油漆的表面

清洁、干燥和完好的兼容底漆。请咨询当地的佐敦公司以获得进一步的资料。

其它表面

该产品可用于其它底材。请咨询当地的佐敦公司。

施工条件

底材温度不可低于10°C并且至少应当空气露点温度3°C以上，温度和相对湿度应当在底材附近测量。在狭窄

区域通常需要良好的通风以确保正常干燥。涂层充分固化前，不应曝露于油、化学品或机械应力。

MARATHON XHB (产品说明书) 页 2

施工方式：

喷涂使用无气喷涂。

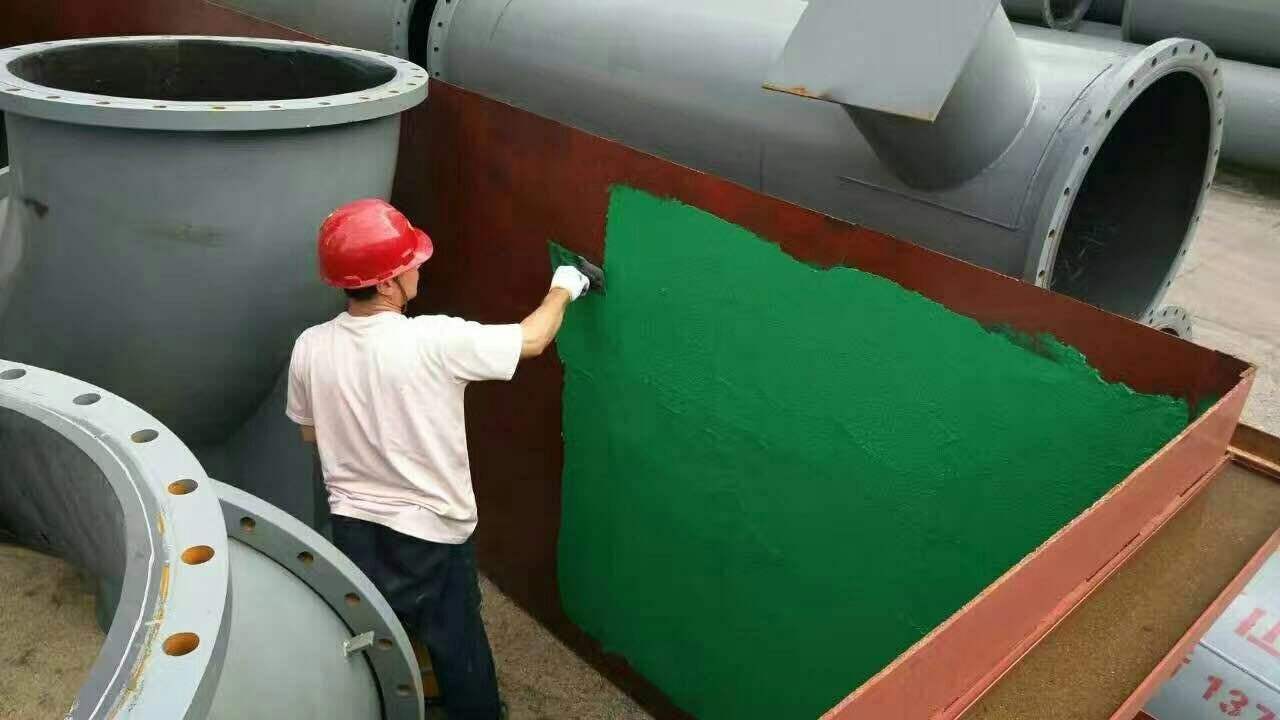

刷涂建议在预涂和小面积涂装时采用，但达到规定的干膜厚度。

施工参数：

混合比（体积） A组份（基料）：B组份（固化剂）=2:1，搅拌均匀

混合后使用寿命（23℃） 45分钟（随温度升高而减少）

稀释剂/清洗剂佐敦第17号 17/( max 10%)

无气喷涂的指导性数据

喷嘴压力20 MPa (200 kp/cm2, 2800 psi)

喷嘴孔径0.63 - 1.09 mm (0.025-0.043")

喷幅65 - 80°

过滤器喷涂前拆除滤网

注意事项稀释剂将会延长干燥和固化时间

干燥时间

通风状况、温度、漆膜厚度、涂层度数等因素均会相应的影响干燥时间，下表所列典型数据基于下列条件：

*通风良好（室外或空气自然流通）

*典型膜厚

*在惰性底材上的单度涂层

底材温度10°C 23°C 40°C

表干8 h 4 h 2 h

硬干20 h 10 h 4 h

固化14 d 7 d 3 d

短覆涂间隔20 h 10 h 4 h

长覆涂间隔1 5 d 3 d 2 d

在施工后续涂层时，表面无粉化并无任何污染物。如果覆涂间隔超过长覆涂间隔时间，请咨询当地的佐敦公

司。

上述数据仅供指导，实际干燥时间/覆涂前的时间隔时间可长可短，取决于漆膜厚度、通风状况、湿度、下层油

漆、提前装卸需求和机械强度等等。完整的配套见相应的配套表，该配套表包括了所有参数和特殊条件。

典型油漆配套

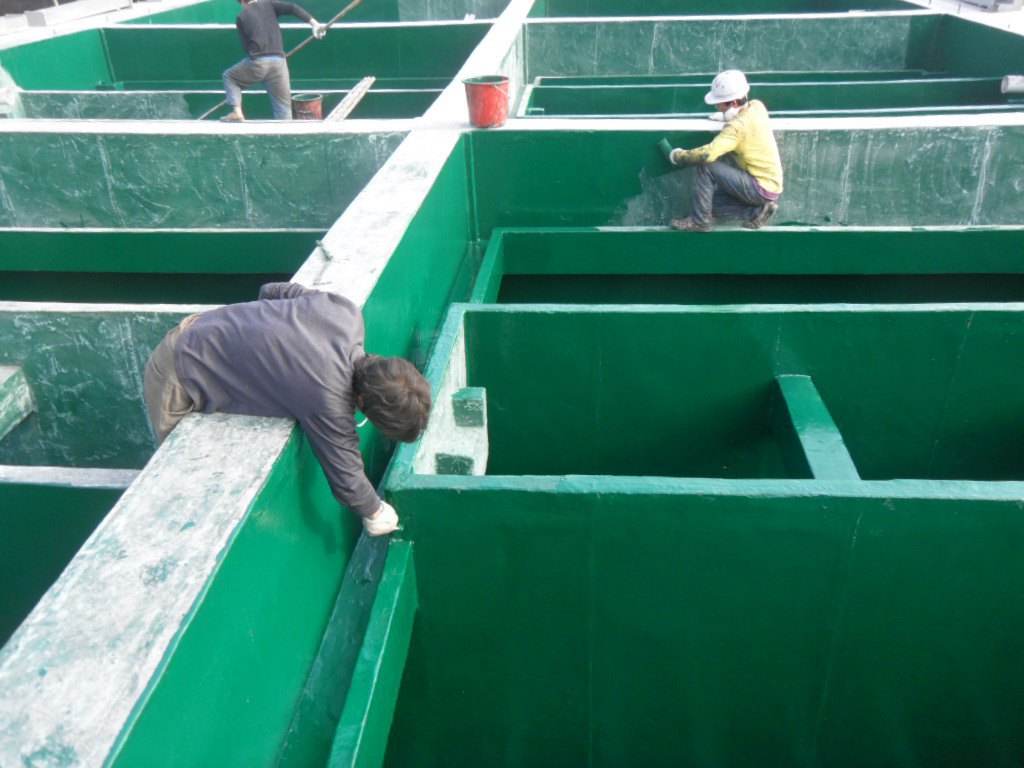

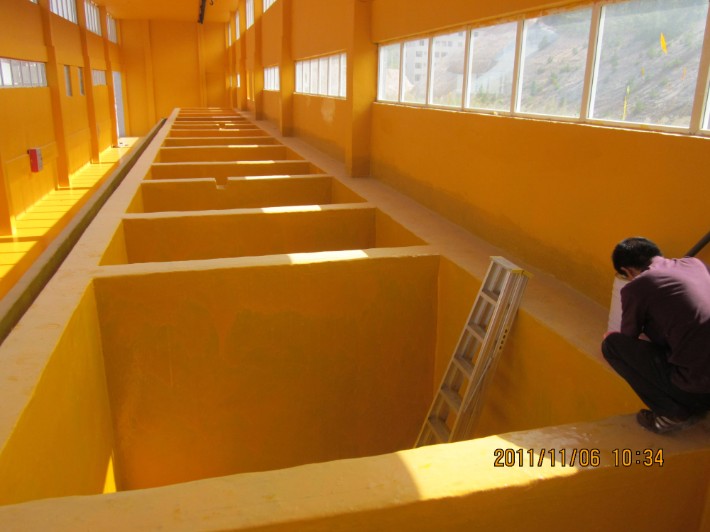

施工于喷砂至Sa 2 1/2的底材表面:

环氧玻璃鳞片漆（Marathon XHB） 1-2 X 600微米(干膜厚度)

为了取得大的机械强度，施工于喷砂至Sa 2 1/2的底材表面 :

环氧玻璃鳞片漆（Marathon XHB) 1 X 1000 微米 (干膜厚度）

根据具体情况可以制定其它配套。

贮存

按照国家规定贮存。贮存环境应干燥、阴凉、通风良好并避开热源和火源。包装容器保持密闭。

装卸

小心装卸。使用前搅拌均匀。

包装规格

15公升单元：10公升A组份（基料）置于20公升容器中，5公升B组份（固化剂）置于5公升容器中

根据当地需要，在不同的国家可能有不同的包装规格。

MARATHON XHB (产品说明书) 页 3

健康和安全

底材温度应当至少空气露点温度3℃，温度和相对湿度应当在底材附近测量。建议钢材温度为：35-45°C。

有关健康和安全的详细资料及使用本产品的注意事项，请查阅本公司的“材料安全手册”。

声明

本产品说明书中提供的信息完全基于我们在实验室和实践中所获得的认识。但由于产品的使用通常都是在我们控制

范围之外，所以我们只给予产品本身质量的。我们保留不预先通知而修改该说明书的权利。
