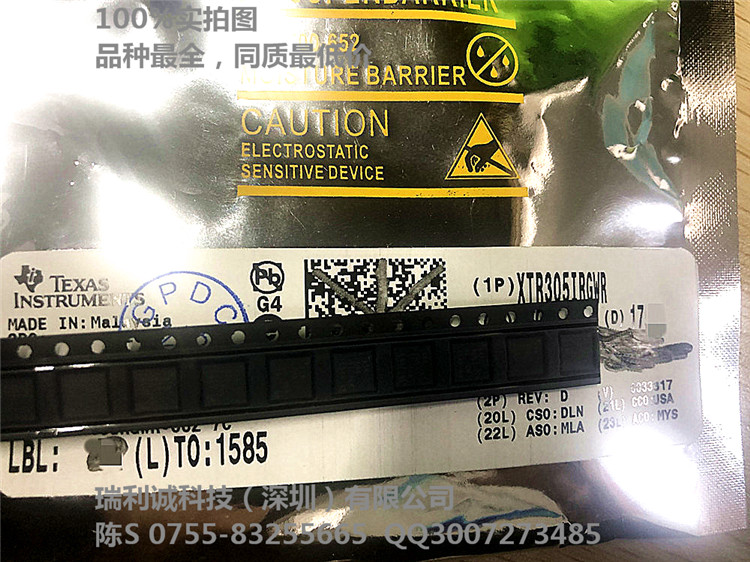

XTR305IRGWR驱动芯片

描述

XTR305 是一个完整的输出驱动器，适用于成本敏感型工业和过程控制 应用供电的器件。数字 I/V 选择引脚可将输出配置为电流或电压。无需外部分流电阻器。只需要外部增益设置电阻器和环路补偿电容器。
立的驱动器和接收器通道可提供灵活性。仪表放大器 (IA) 可用于远程电压传感或用作高电压、高阻抗测量通道。在电压输出模式下，提供输出电流的副本，允许计算负载电阻。
利用数字输出选择功能、错误标志以及监控器引脚，可进行远程配置和故障排除。输出和 IA 输入的故障条件以及过热情况由错误标志指示。监控引脚提供有关负载功率或阻抗的持续反馈。为了获得额外的保护，大输出电流是受限的，并提供过热保护。
XTR305 具有 −40°C 至 +85°C 的额定工业温度范围，电源电压高可达 40V，并可在 −55°C 至 +125°C 的扩展温度范围内正常运行。

特性

• 用户可选：电流或电压输出
• VOUT：±10V（电源电压为 ±20V 时高达 ±17.5V）
• IOUT：±20mA（线性电流高达 ±24mA）
• 40V 电源电压
• 诊断 特性：
• 短路或开路故障指示灯引脚
• 热保护
• 过流保护
• 无需电流分流
• 适用于单输入模式的输出禁用
• 立驱动器和接收器通道
• 专为可测试性而设计 ™
