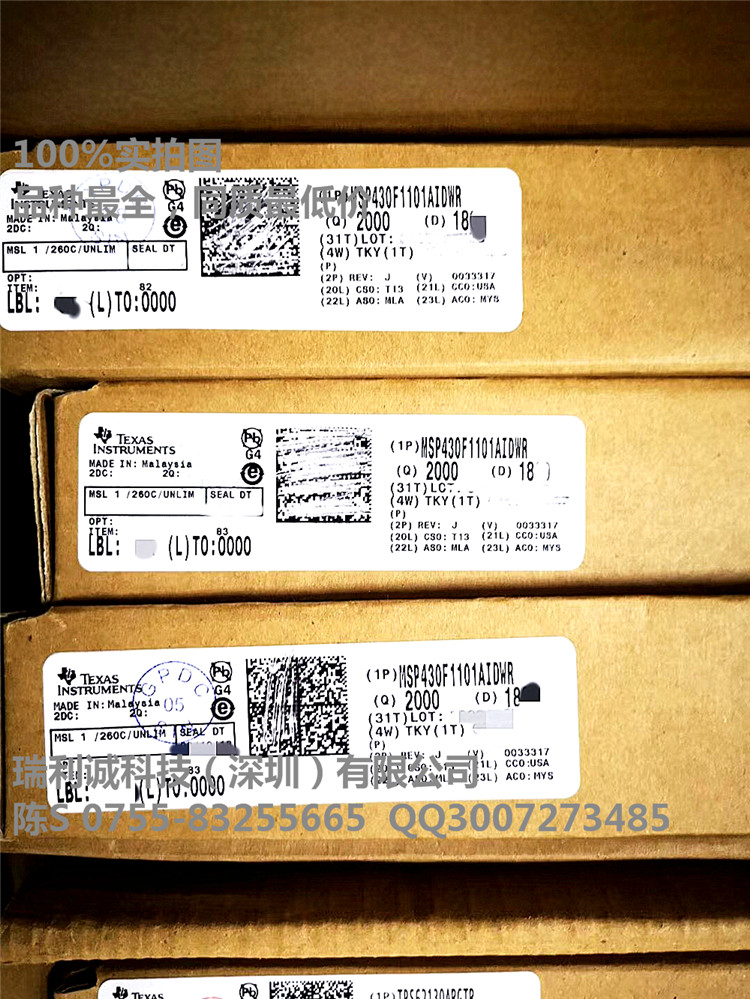

MSP430F1101AIDWR

描述

德州仪器（TI）MSP430低功耗微控制器系列由几款器件组成，这些器件具有针对各种应用的不同外设集。该架构结合五个低功耗模式进行了优化，以延长便携式测量应用中的电池寿命。该器件具有功能强大的16位RISC CPU，16位寄存器和常量发生器，这些寄存器可大程度地提高代码效率。数控振荡器（DCO）允许在不到6µs的时间内从低功耗模式唤醒到活动模式。

MSP430x11x1系列是一款低功耗混合信号微控制器，具有内置16位定时器，通用模拟比较器和14个I / O引脚。

典型的应用包括捕获模拟信号，将其转换为数字值，然后处理数据以进行显示或传输到主机系统的传感器系统。立的射频传感器前端是另一个应用领域。 I / O端口输入在电阻传感器上提供单斜率A / D转换功能。

特性

•低电源电压范围1.8 V – 3.6 V

•低功耗

-主动模式：1 MHz，2.2 V时为160 µA

•待机模式：0.7 µA

•关机模式（RAM保留）：0.1 µA

•在不到6 µs的时间内从待机模式唤醒

•16位RISC架构，指令周期为125 ns

•基本时钟模块配置：

-各种内部电阻

•单个外部电阻

•32 kHz晶体

•高频晶体

•谐振器

•外部时钟源

•具有三个捕捉/比较寄存器的16位Timer_A

•片上比较器，用于模拟信号比较功能或斜率A / D转换

•串行板载编程，不需要外部编程电压，通过安全保险丝进行可编程代码保护

•系列成员包括：MSP430C1101：1KB ROM，128B RAM MSP430C1111：2KB ROM，128B RAM MSP430C1121：4KB ROM，256B RAM MSP430F1101A：1KB + 128B闪存128B RAM MSP430F1111A：2KB + 256B闪存128B RAM MSP430F1121A：内存256B RAM

•提供20引脚塑料小外形宽体（SOWB）封装，20引脚塑料小外形薄型封装和20引脚TVSOP（仅F11x1A）和24引脚QFN封装

•有关完整的模块说明，请参阅《 MSP430x1xx系列用户指南》，文献编号SLAU049。
