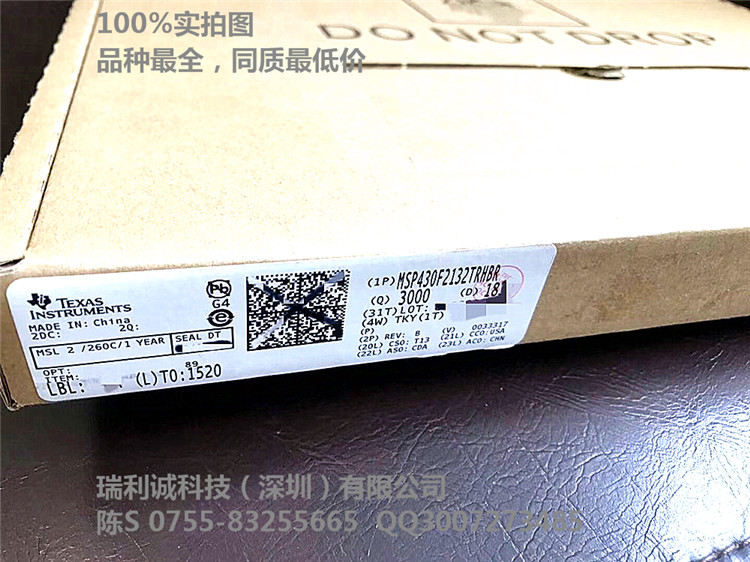

MSP430F2132TRHBR

描述

德州仪器（TI）MSP430低功耗微控制器系列由几款器件组成，这些器件具有针对各种应用的不同外设集。该架构结合五个低功耗模式进行了优化，以延长便携式测量应用中的电池寿命。该器件具有强大的16位RISC CPU，16位寄存器和恒定发生器，可大程度地提高代码效率。数控振荡器（DCO）允许在不到1 µs的时间内从低功耗模式唤醒到活动模式。

MSP430F21x2系列是一款低功耗微控制器，具有两个内置的16位定时器，一个具有集成参考的快速10位A / D转换器和一个数据传输控制器（DTC），一个比较器，内置通信功能使用通用串行通信接口和多达24个I / O引脚。

特性

•低电源电压范围：1.8 V至3.6 V

•低功耗

-主动模式：在1 MHz，2.2 V时为250 µA

•待机模式：0.7 µA

•关机模式（RAM保留）：0.1 µA

•待机模式下不到1 µs的超快速唤醒

•16位RISC架构，指令周期为62.5 ns

•基本时钟模块配置

-内部频率高达16 MHz，四个校准频率达±1％

•内部低功耗低频振荡器

•32 kHz晶体

•高达16 MHz的高频（HF）晶体

•谐振器

•外部数字时钟源

•外部电阻

•具有三个捕捉/比较寄存器的16位Timer0_A3

•具有两个捕捉/比较寄存器的16位Timer1_A2

•片上比较器，用于模拟信号比较功能或斜率模数（A / D）转换

•具有内部基准，采样保持，自动扫描和数据传输控制器的10位200ksps A / D转换器

•通用串行通信接口

-增强的UART支持自动波特率检测（LIN）

•IrDA编码器和解码器

•同步SPI

•I2C™

•掉电检测器

•串行板载编程，无需外部编程电压，通过安全保险丝进行可编程代码保护

•引导加载程序

•片上仿真模块

•家庭成员包括：

-MSP430F2132：8KB + 256B闪存，512B RAM

•MSP430F2122：4KB + 256B闪存，512B RAM

•MSP430F2112：2KB + 256B闪存，256B RAM

•提供28引脚TSSOP（PW）和32引脚QFN（RHB或RTV）封装

•有关完整的模块说明，请参见《 MSP430x2xx系列用户指南》，文献编号SLAU144
