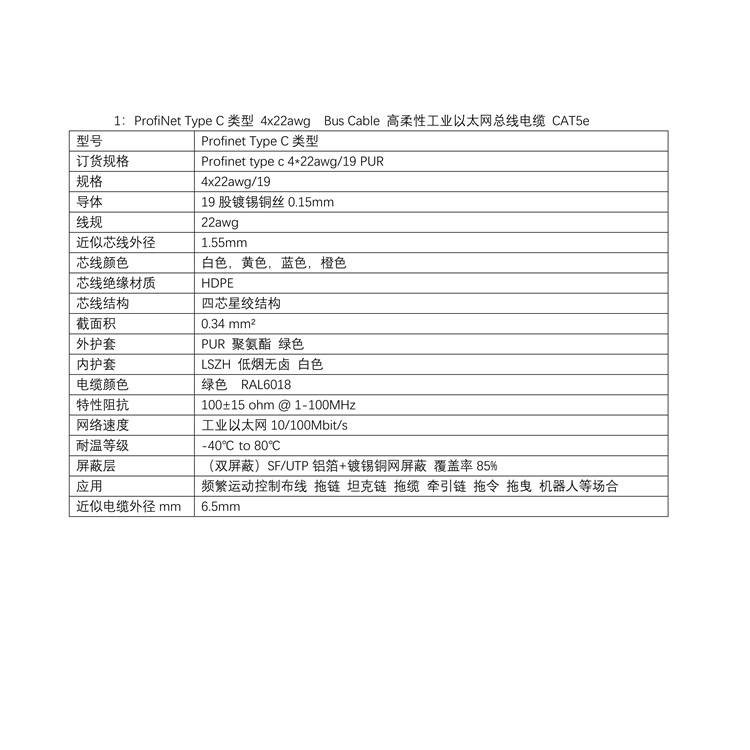

拖链网线profinet选购须知：

1. 型号：profinet type c4*22awg/19   4芯线，颜色：橘 白 蓝 黄，19根导体




2.线芯结构形态：星绞   内护套材质： LSZH    绝缘材质：PE      导体：绞合镀锡铜导体，截面积0.34mm²     屏蔽层：铝箔包裹加镀锡铜编织

3.外护套材质：聚氨酯PUR 耐磨，抗压，抗拉伸

高柔性拖链工业以太网通讯总线电缆屏蔽网线

INDUSTRIAL ETHERNET CABLE PROFINET  TYPE C 4X22AWG/19  PUR

□ETHERNET□PROFINET□TYPE□C□4X22AWG□PUR□OIL□RES□

SUN□RES□IEC60332-1

产品应用

PROFINET协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.适用于拖链应用或频繁移动。运动控制场合, 可适用于 EtherCAT 和 EtherNet/IP 应用。

——温度范围

固定应用：

PUR:-40℃~80℃

移动应用：

PUR:-20℃~70℃

——测试电压

2000V/min(AC）

 ——特性阻抗

100±15Ω

——导体直流电阻（20℃）

≤60Ω/km

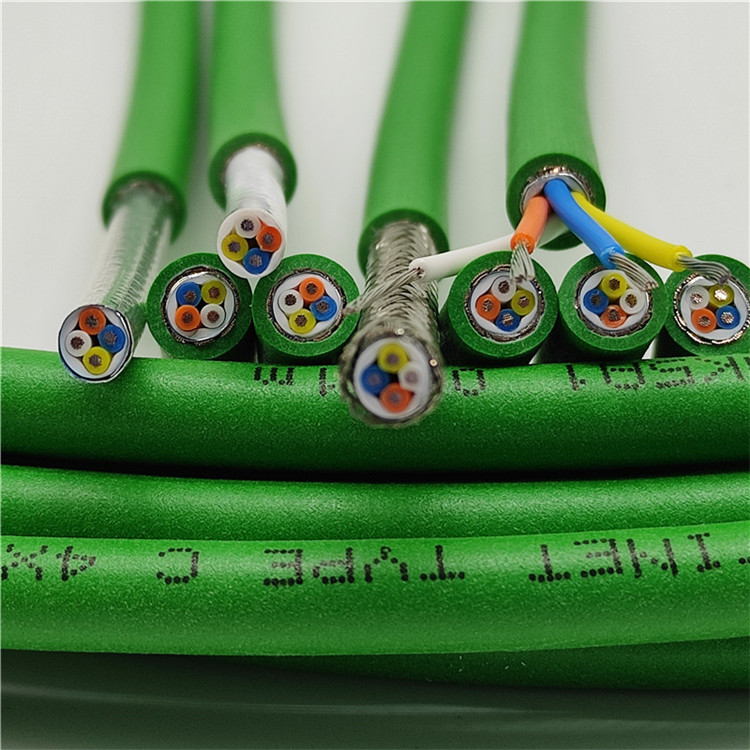

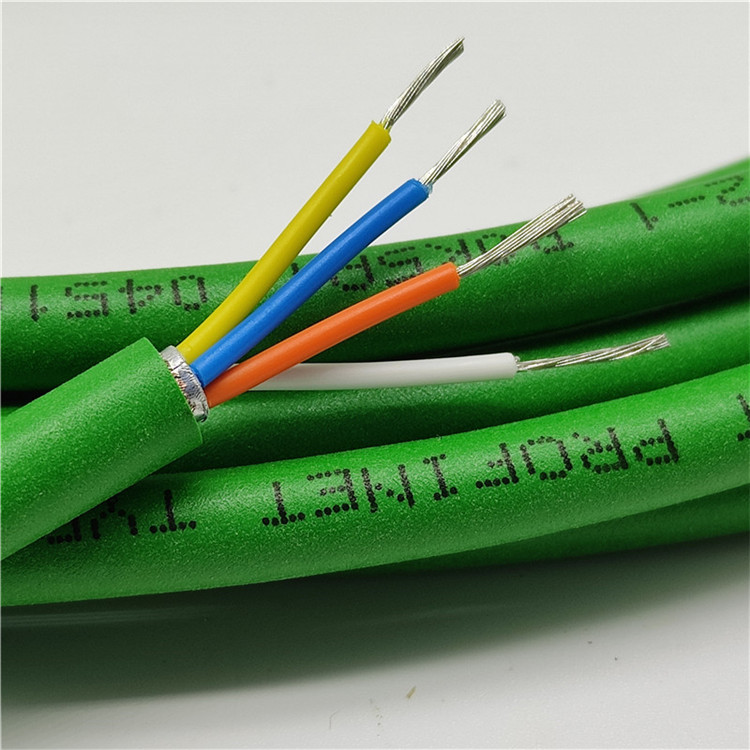

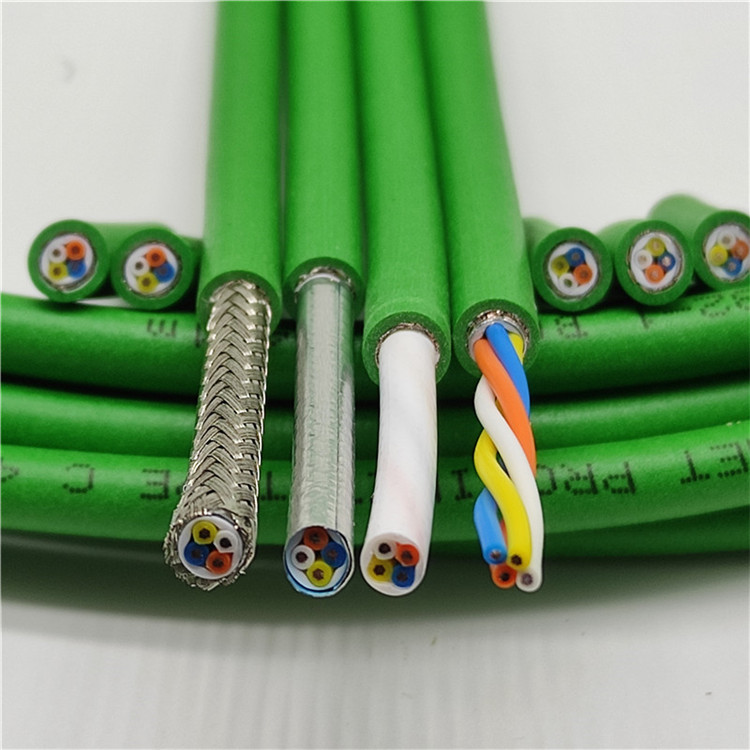

电缆结构

导体：绞合镀锡铜导体 22awg/19 截面积0.34mm²

绝缘：PE

颜色：白色，黄色，蓝色，橘 色

内护套： LSZH

屏蔽：铝箔包裹加镀锡铜编织

外护套： PUR

颜色：绿色（近似RAL6018）

近似外径:6.5mm

订货号:ZL5201006

拖链网线接头22awg rj45

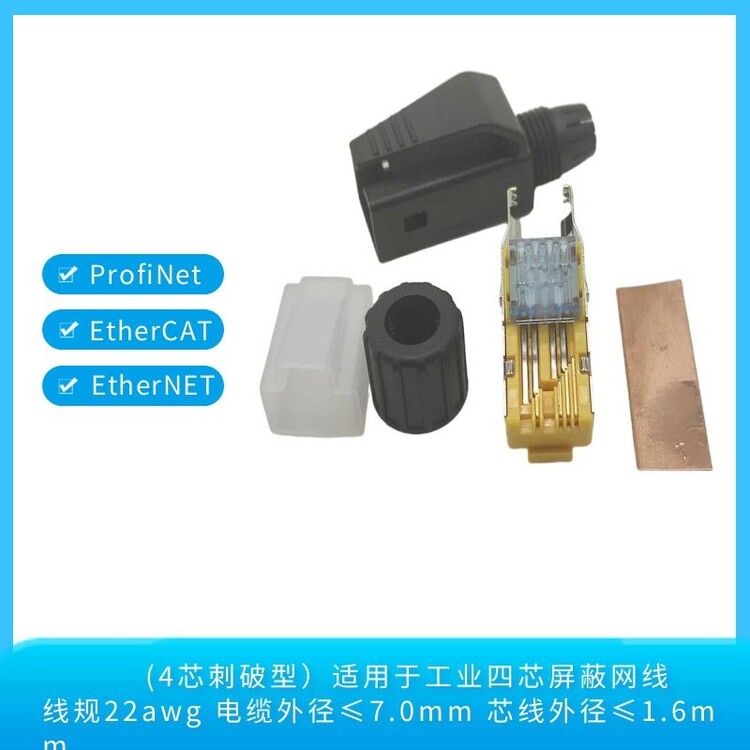

拖链网线profinet接头rj45水晶头选型参考数据：

4芯工业级RJ45网络接插头 连接器

1：应用 profinet Ehtercat Powerlink Sercos Ehernet TCP/IP等

2：适用 4芯 22awg ，24awg，26awg工业屏蔽网线

3：适应电缆外径5.0-6.8mm  芯线外径0.9-1.6mm

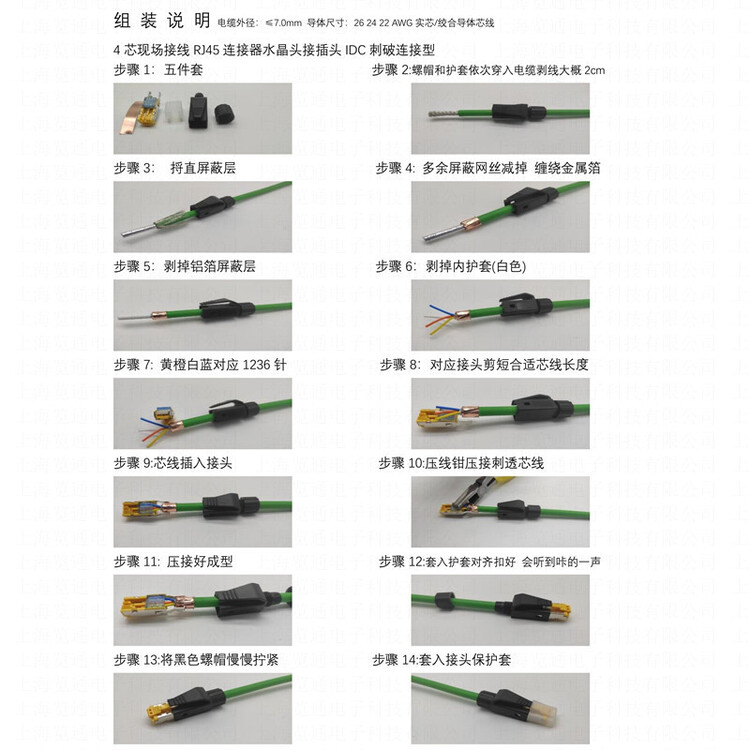

4：可现场装配的工业以太网连接器

5：4针：工业以太网10/100Mbit/s

6:  IP20  -40℃-70℃  直头 带屏蔽

应用范围： 机器 工具 设备 仪器和控制柜的接头布线应用
