水晶头选择哪一款，主要参考使用的电缆几芯，线规，电缆外径和内芯粗细。

 工业超五类水晶头标准规格，通用型，技术参数：

1.适合这几种类型的网线：profinet Ehtercat Powerlink Sercos Ehernet TCP/IP等

2.4芯网线  线规：22awg ，24awg，26awg

3.电缆外径：5.0-6.8mm  芯线外径：0.9-1.6mm

4.IP20  -40℃-70℃  直头 带屏蔽，组装方式简便。

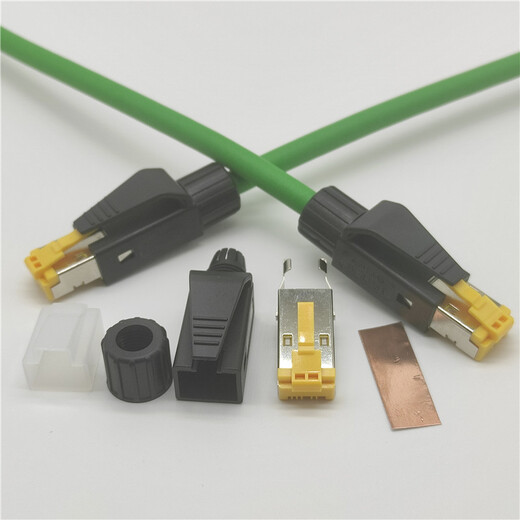

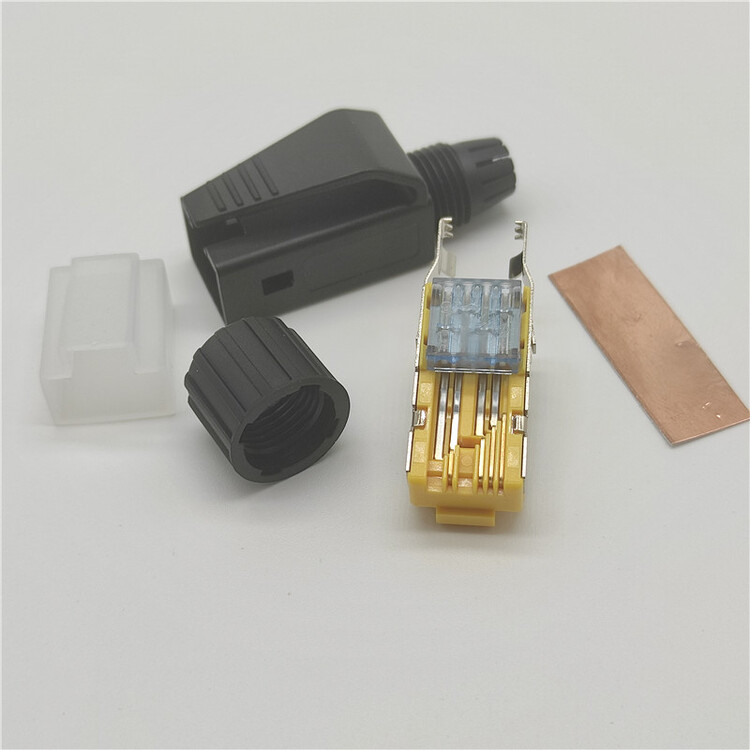

本款水晶头共有5个配件，其中铜箔起到屏蔽作用，白色护套保护接头。

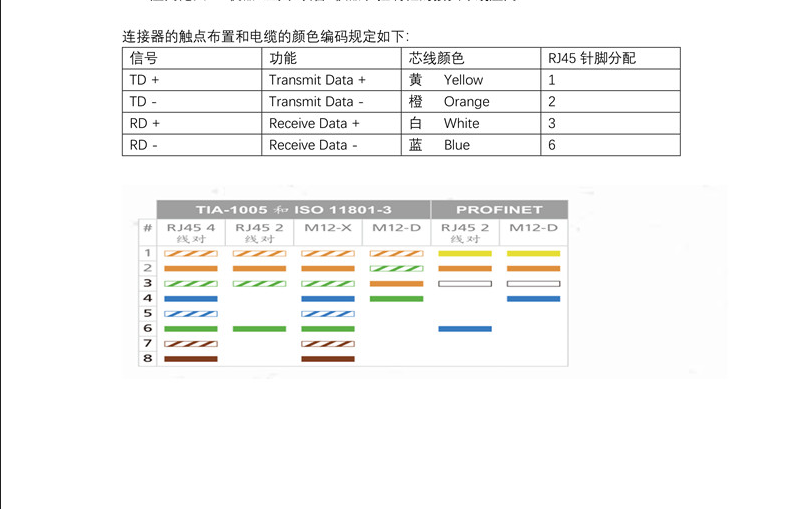

详细接线方式，参照下图，组装方式简便顺畅：

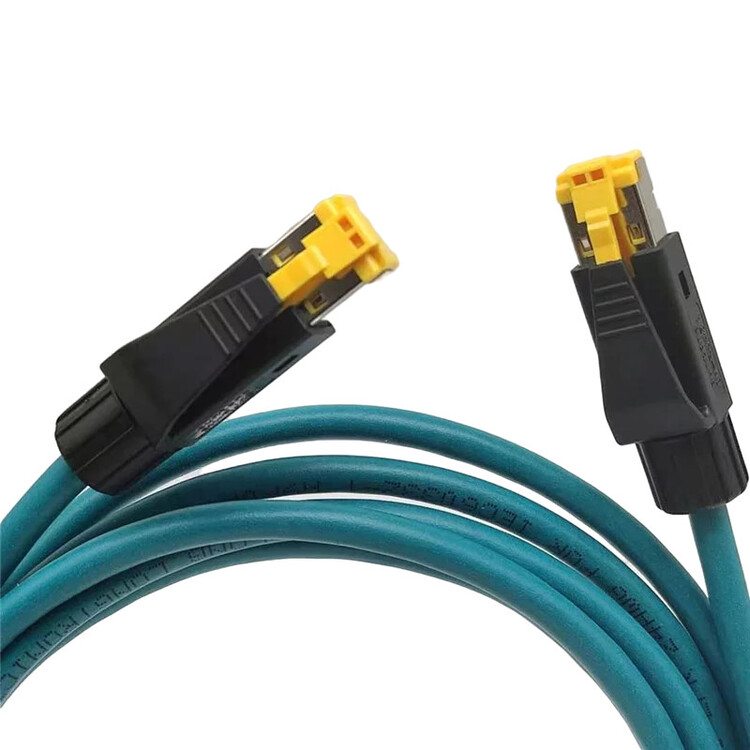

以下是profinet工业通讯网线两端接水晶头的成品：

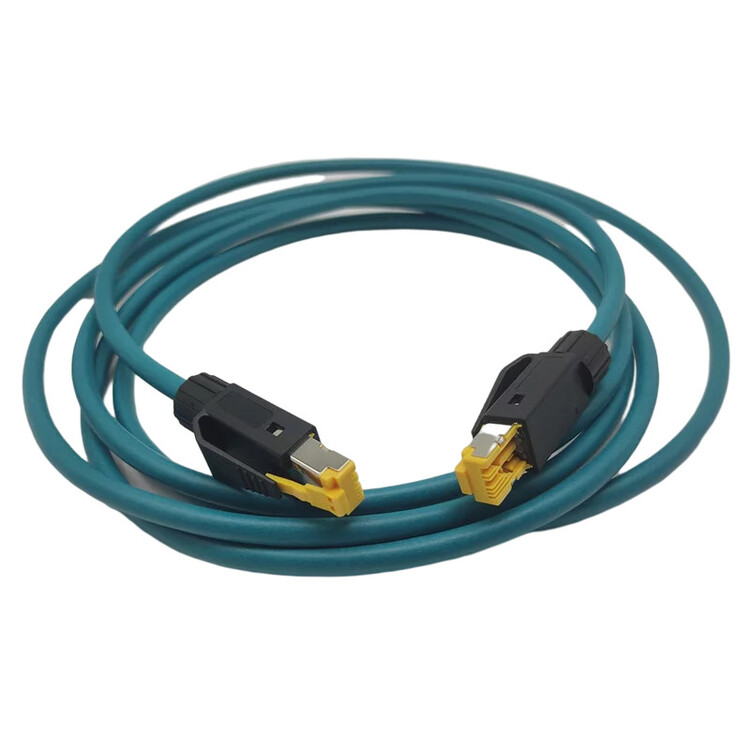

以下是ethercat超五类网线压接rj45水晶头成品：

附：

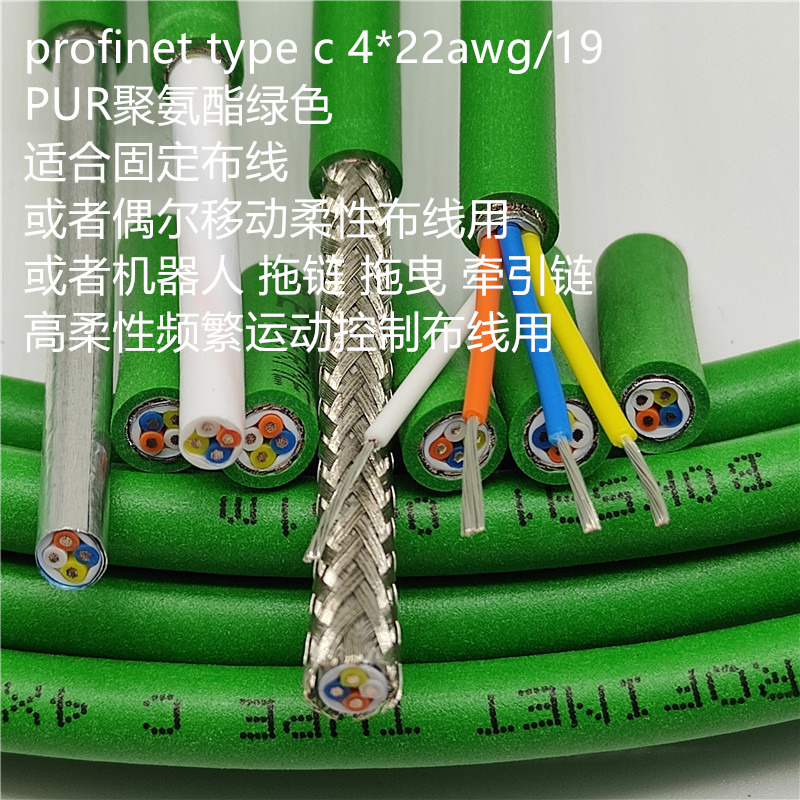

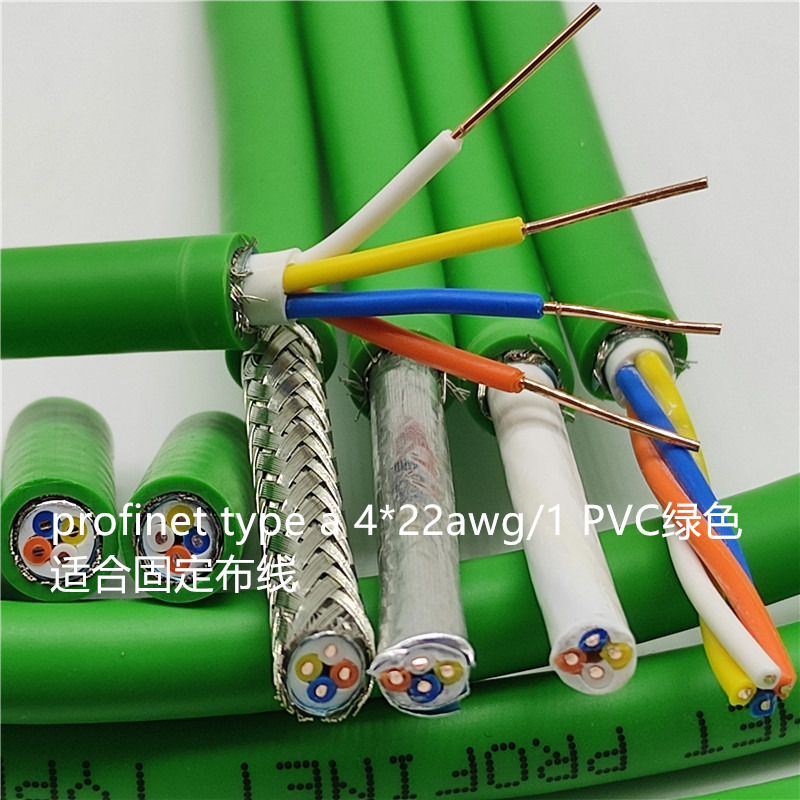

4芯profinet工业通讯网线

品牌：兆龙     现货    稳定供货，发货周期短。

三种规格：

1.profinet type a   订货号:ZL5201016

2. profinet type b 订货号:ZL5201024

3.profinet type c订货号:ZL5201006

——温度范围

固定应用：

PUR:-40℃~80℃

移动应用：

PUR:-20℃~70℃

——测试电压

2000V/min(AC）

 ——特性阻抗

100±15Ω

——导体直流电阻（20℃）

≤60Ω/km

工业超五类水晶头标准规格

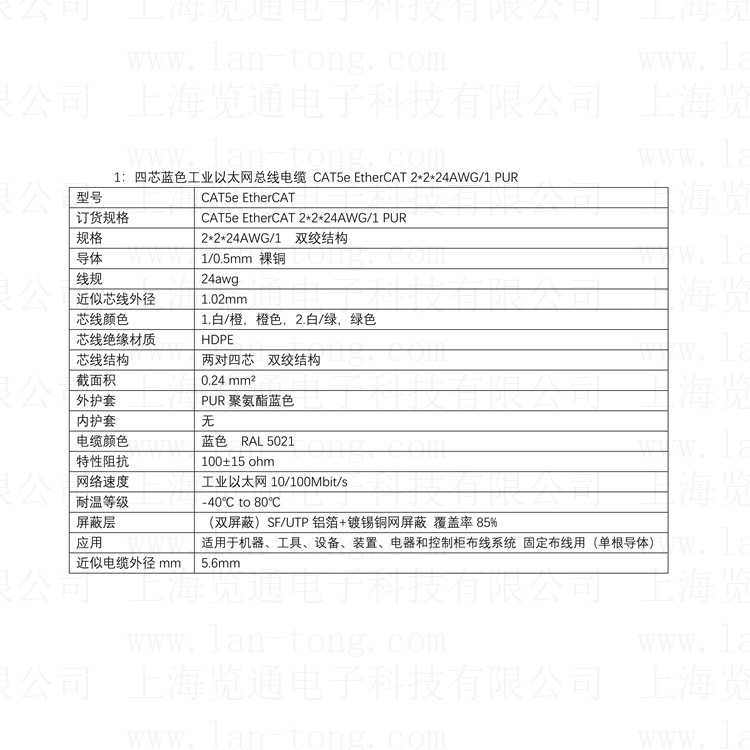

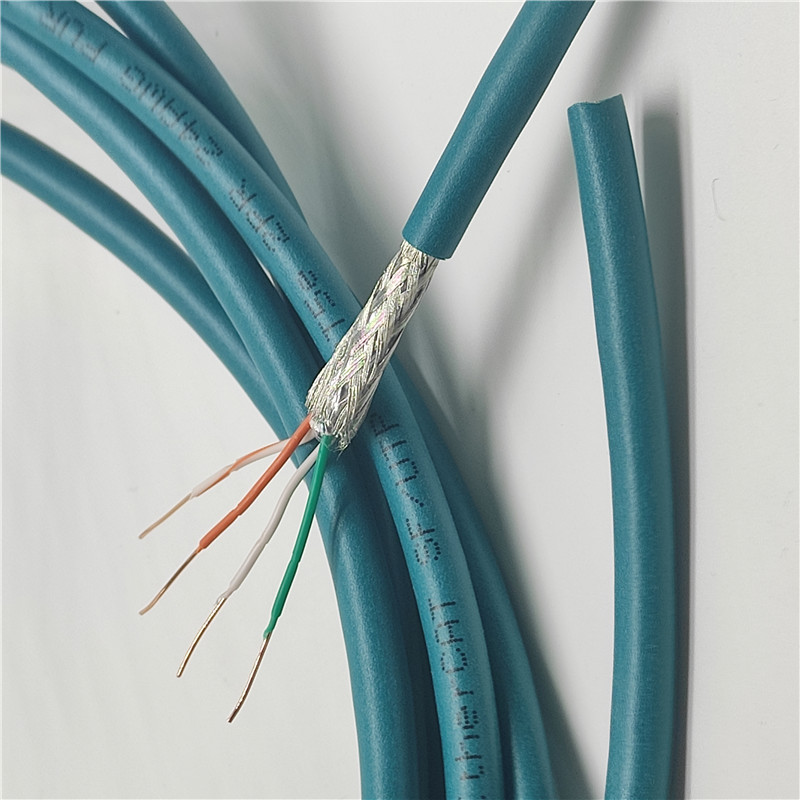

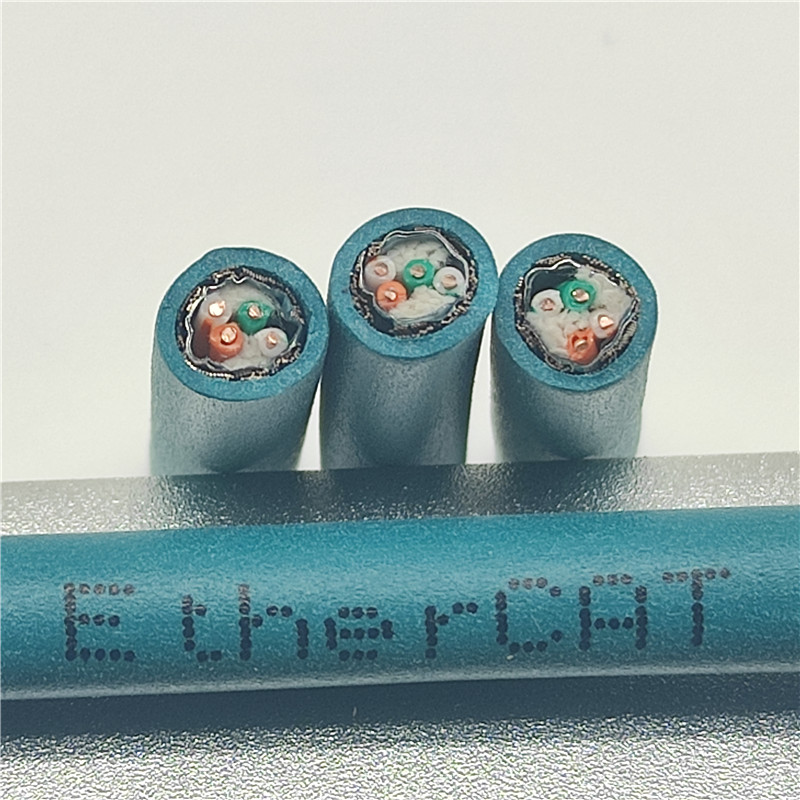

工业4芯PUR ethercat超五类网线：

品牌：兆龙zhaolong    现货供应

规格型号：cat5e ethercat2*2*24awg  双绞结构

线规：24号  24awg

导体：1根导体  裸铜线

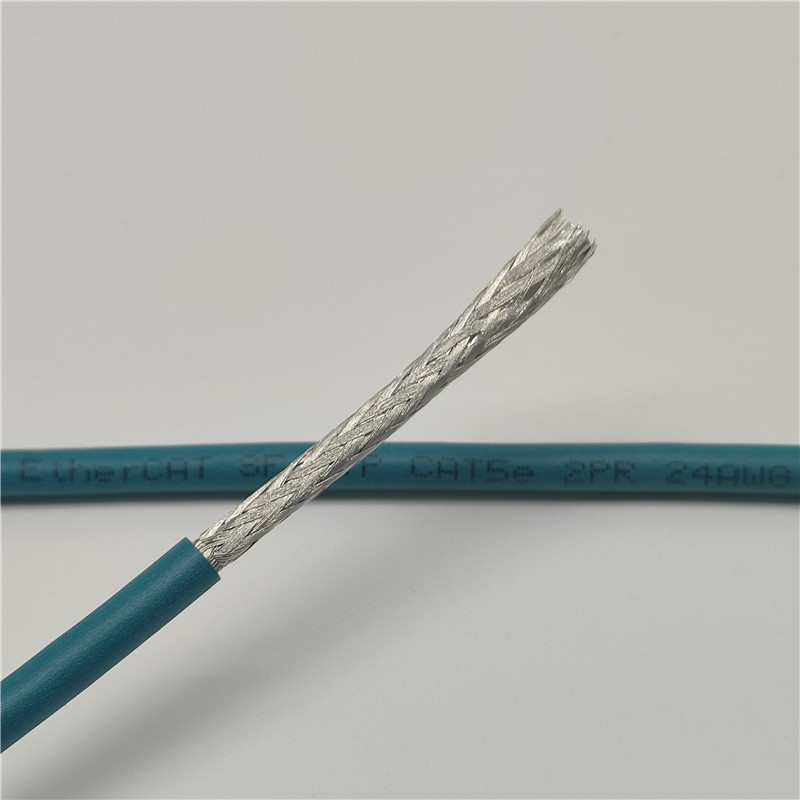

屏蔽层：双层屏蔽   sf/utp  铝箔加镀锡铜网编织

近似电缆外径：5.6mm  蓝色

外护套：pur聚氨酯护套
