手摇刷式过滤

简介

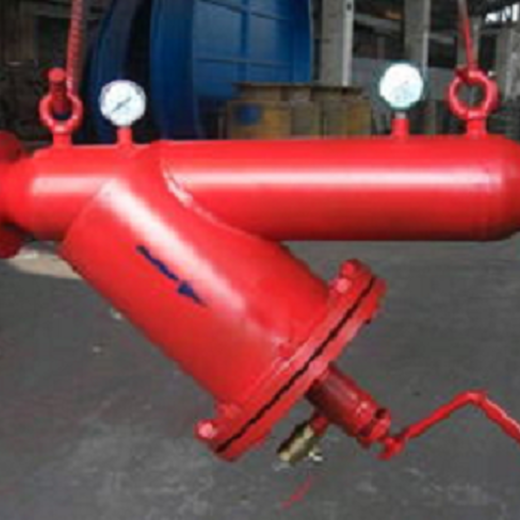

手摇刷式过滤器又称Y型过滤器，是安装在管道上，对流体中的铁锈、沙粒等固体杂质进行滤除，保护管道上的设备免受磨损和堵塞，使机器设备：压缩机、水泵、阀门、仪表等能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该过滤器结构合理，用材讲究，壳体采用碳钢或不锈钢；有机毛刷采用无机材料制成（弹性好，强度较高，耐蚀及耐老化性能优）和不锈钢刷架组成；滤网为不锈钢楔形网，结构讲究，十分便于刷去杂物，过滤、清洗效果大大优于冲孔网或纺织网，且洗网时刷毛不易损伤，使用时只需轻轻转动刷架外部的手柄即可。

技术参数

单台大过滤流量可达970m3/h

过滤精度从4000 微米-20 微米

滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）

小工作压力≥0.1MPa

高工作压力≤2.5MPa(特殊可定制)

工作温度≤95℃

清洗方式：刷式

产品特点

1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的高压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。

5、过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。

应用领域

1、冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。

2、石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。

3、纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水
