智能微机消谐的基本功能：

1. 故障辨识以及消谐功能。能够辨识故障类型，并依据辨识结果进行消谐或者报警处理。如果系统法神铁磁谐振，装置给出触发信号，使PT开口三角绕组导通以消除铁磁谐振，如系统发生单相接地或者PT断线，装置发出报警信号。

2. 故障录波功能。主要用于系统发生故障时，自动地记录故障前、后各相以及零序电压的波形数据，为工作人员分析处理事故、判断装置是否正确动作提供依据。

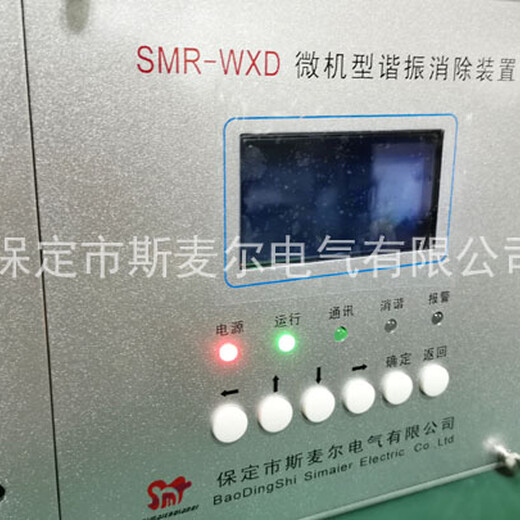

3. 人机交互功能。该系统包括液晶显示屏界面、操作按钮以及指示灯，其主要用于操作人员执行装置复位、运行状态及参数显示、调取及显示相关故障信息。

通信功能。具备与后台监控系统通信的功能，借助后台监控系统进行数据协作处理，并完成上传配电网的运行状态，接受后台监控系统的指令等功能

微机消谐装置对开口三角电压进行循环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。当电压互感器开口三角电压大于30V时，说明系统出现故障。

微机消谐对开口三角零序电压进行循环检测，在正常工况下，该电压为零，装置内大功率消谐元件处于阻断状态，对电压互感器开口三角电压进行数据采集，通过数字测量，消除信号干扰，提高可信度等数字信号处理技术，然后对数据进行分析、计算，诊断当前的故障工况，如果是某种频率的铁磁谐振，CPU启动消谐断路，使铁磁谐振在强大的阻尼下迅速消失，同时装置给出指示。如果是过电压或单相接地，CPU作诊断后，装置分别给出指示和报警，CPU返回初始状态，并继续监测开口三角电压。

由于智能微机消谐采用可控硅瞬时导通进行消谐，从根本上解决了消除电压互感器铁磁谐振对并联电阻的要求。因此大功率可控硅瞬时导通后其压降仅为1V以上，完满足若干电压互感器并联运行，分数频谐振时消谐的要求。

智能微机消谐动作迅速，诊断时间为20-60ms，并且可以在10-80ms内消除谐振，既不会破坏电压互感器热稳定，也不会给其它电气设备造成损坏。

由于微机消谐在正常运行时处于阻断状态，所以，对于电压互感器的测量精度，也不会受到影响，不会加重电压互感器负担，更不会在电压互感器辅助绕组构成稳态电流。

微机消谐装置具有智能特色，能诊断区分单相接地，铁磁谐振及其过电压，不会盲目消谐，以至于烧坏电压互感器。
