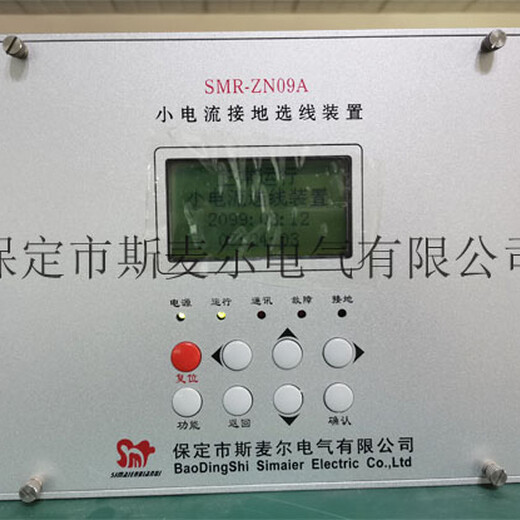

小电流接地选线装置搭配零序电流互感器可以选出故障线路，采用的是零序电流比较法，是利用故障点上、下游检测点零序电流幅值和方向的不同进行故障定位。

小电流接地系统一旦某条出现发生单相接地短路，非故障相的对地电压就会升高，并且产生很大的暂态零序故障电流。在中性点不接地系统中，故障点上游的检测点处的零序电流是所有非故障点线路对地分布电容电流与该检测点处到母线区段的分布电容电流之和，方向由线路指向母线，即滞后零序电压90°；故障点下游的检测点处的零序电流为该检测点到线路负荷终端的对地分布电容电流，方向与故障点上游的检测点处零序电流的方向相反，即零序电压90°。因此，故障点两侧的零序电流方向相反，故障点同侧的零序电流幅值相差不大，零序电流幅值大的检测点的下游区段即为故障区段。

单相接地故障将引起正常相电压升高，过电压危害绝缘，有可能导致绝缘击穿造成故障扩大。例如：线路老化，绝缘性差，线路经不起两个小时的带故障运行，就会造成事故。所以迅速确定故障线路并予以切除。

小电流接地系统中的干扰大，主要包括两方面：一是在变电站和发电厂的小电流系统单相接地保护装置的装设地点，电磁干扰大，而是由于负荷电流不平衡造成得零序电流甚至大于接地回路的容性电流。

小电流接地系统采用小电流接地选线装置进行故障选线，但是问题一直没有很好地解决。选线的准确度还有待提高。

小电流接地选线装置现在具有一定的可靠性，但是在小电流接地系统中电力用户容易发生单相接地故障概率较高，选线装置选线不准确，运行人员不能快速准确地切除故障线路，就会破坏系统的安全运行。

在小电流接地系统中，造成供电系统小电流接地选线装置准确性不高的主要原因很可能是因为施工安装电缆头时接地线的连接不符合要求。一定要在安装前有专人负责现场跟进，排除因接线不正确导致装置不准确的因素，否则设备运行时无法排查，重要用户停电排查会很麻烦。

小电流接地选线作为配电网络接地故障的一种主要检测手段，它的正常运行至关重要。

配网线路接地处理方法比较落后，手动拉路存在诸多弊端。例如处理性线路接地故障，大多通过手动拉路检查。由于选线装置准确率并不高，经常出现误发、漏发接地选线信号，监控人员往往只能按照停电序位表依次拉路检查，直至发现接地线路。这种做法不仅故障处理时间比较长，加大了人身触电和设备安全运行风险，而且降低了供电可靠性和电压合格率，严重影响供电服务。

小电流接地选线装置动作信号远传至监控主站，还有很多诸如设备延时、通信不畅的问题，实际可以供监控人员作为拉路参考的准确信号更少，因此作为一种故障检测手段，小电流接地选线装置很难发挥应有的作用。
