小电流接地选线系统试验报告-斯麦尔

小电流接地选线装置的选线方式通过测量母线的零序电压判断哪段母线接地，然后通过各条线路的零序电流与零序电压比较，零序电流落后零序电压90°，确定接地线路。

另一种选线方式是判断母线接地后，通过轮切功能和跳（合）闸功能，当选线跳闸失败后，可以启动轮切功能，经重合闸延时后重合闸动作，自动合上开关，当零序电压仍然存在，并表明“本线路未接地”；当零序电压不存在，并表明“本线路接地”。

小电流接地选线装置的应用，很好地解决了供电系统外输电线路单相接地选线问题，避免了以往拉线进行单相接地选线时，大量的倒闸操作及对电厂安全运行造成的安全隐患，大大提高了电厂供电的安全可靠性，另外也提高了查找接地点的效率。

在小电流接地系统发生故障的过程中，可以采用小电流接地选线装置，这种小电流接地选线装置可以在配电线路接地之前进行配电线路接地的测量，同时，针对配电线路的实际应用，应该要更加重视小电流接地选线装置和各个配电线路中的出现间隔的零序电流互感器的安装。

但是安装小电流接地选线是为了防止意外发生，在出现故障的时候解决问题。我们还是要从根源上解决问题，采取预防措施。

要对配电线路定期进行巡视，主要检查导线与树木、建筑物的距离，电杆是否有鸟窝，导线在绝缘子中的绑扎或者固定是否牢固，绝缘子固定螺栓是否松脱，拉线螺栓是否松脱，拉线是否断裂，导致弧垂是否过大或者过小等。

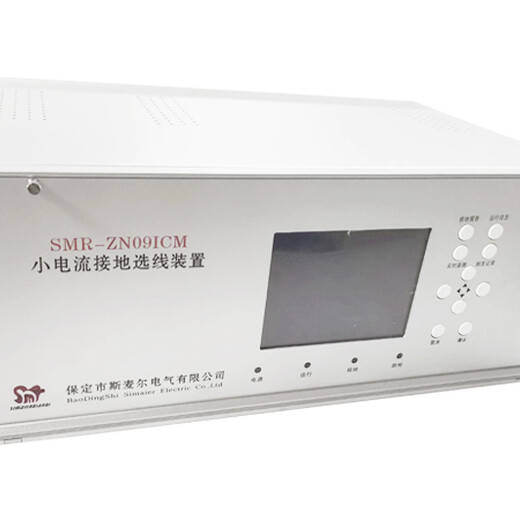

工控机小电流选线装置实时采集系统故障信号，有多种功能特点，具体包括：选线功能、跳（合）闸功能、轮切功能、后加速跳闸功能、判相功能、PT断线判断功能、铁磁谐振报警功能、故障统计功能、运行工况自适应功能等。特别是轮切功能，弥补了选线功能的不足，当选线跳闸失败后轮切功能启动，只要故障没有消失，装置的轮切功能就不停止，直至切除故障线路，确保故障线路及时隔离。

小电流接地系统一旦某条出现发生单相接地短路，非故障相的对地电压就会升高，并且产生很大的暂态零序故障电流。在中性点不接地系统中，故障点上游的检测点处的零序电流是所有非故障点线路对地分布电容电流与该检测点处到母线区段的分布电容电流之和，方向由线路指向母线，即滞后零序电压90°；故障点下游的检测点处的零序电流为该检测点到线路负荷终端的对地分布电容电流，方向与故障点上游的检测点处零序电流的方向相反，即零序电压90°。因此，故障点两侧的零序电流方向相反，故障点同侧的零序电流幅值相差不大，零序电流幅值大的检测点的下游区段即为故障区段。
