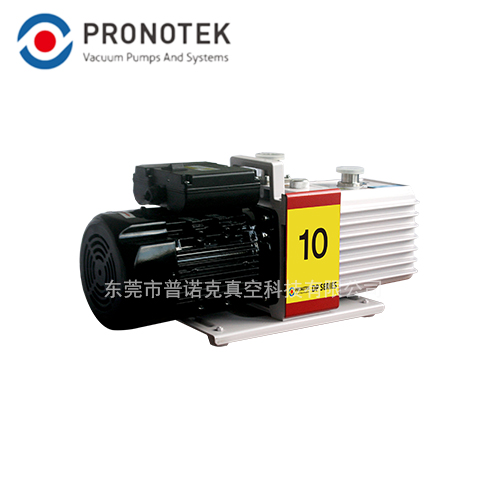

普诺克PNKDP010C双级旋片真空泵

普诺克PNK DP 010C双级旋片真空泵

旋片式真空泵结构原理：

普诺克真空泵油封式旋片泵。泵本身带有防返油阀、气镇阀（选配）、出口过滤器、回油线路和和油冷却回路。泵由直联法兰电机驱动。

安装在泵体中的偏心转子）有三块叶片，它们把泵分成三个隔室，每个隔室的容积随转子的旋转周期性的变化。

当转子旋转时，抽空腔的进气部分容积扩大，将气体从进气口吸入，气体经过空气滤芯，打开的防返油阀进入腔泵。当转子进一步旋转，叶片从吸入口将泵腔部分分开。这部分泵腔容积减少，气体被压缩。气体在略大气压时经过排气阀从泵腔排出。

油在注入泵腔起密封、润滑和泵冷却的作用。压缩气体夹带的油在油箱内由于折转而被初步捕集。而后在出口油雾分离器中被过滤。于是，排气中油含量下降至低于可见程度。

注：泵不能抽空侵蚀性、腐蚀性、或易气体。

旋片式真空泵使用方法：

1、使用前，应仔细阅读普诺克产品使用说明书，开箱后应检查装运质量。收好备品备件和技术文件，拆除排气品防护件。按要求安装，接线，试转向。

2、为防止因返油与反转而喷油，应先开启泵口，按规定转向把泵内存油用手盘到油箱中。同时查看油位，应在油标中心以上，但不要满油标，多了要放出。

3、判断转向的辅助方法。把护套倒放在泵口上，如开泵后被吸住，是正向，被吹落，是反向。声音正常是正向，声音异常是反向。

4、如在泵口配装带充气电磁阀，一般应横装，并与泵同时动作。

5、相对湿度较高或被抽气体中含水汽等可凝性蒸汽时，应使用气镇阀。

普诺克PNK DP 010C双级旋片真空泵

旋片真空泵的应用：

油封旋片式真空泵广泛用于真空工程的所有领域，包括工业生产和研发，可用于产生粗和中真空环境。既可以单使用，又可以作为其他高真空泵或真空泵的前级泵或真空泵的前级泵或预抽泵

东莞市普诺克真空科技有限公司于2014年成立，以旋片真空泵及真空系统为主。经营有油式旋片真空泵、微型真空泵、单级旋片式真空泵和双级旋片式真空泵等产品。多年的发展先后与格力集团、五粮液集团、比亚迪、美赞臣、无穷、江南造船等生产领域的厂家达成战略合作伙伴关系。一直以来我司为众多企业提供的产品。展望未来我司将因应市场发展作出不断的调整，为广大客户提供更的产品和服务。
