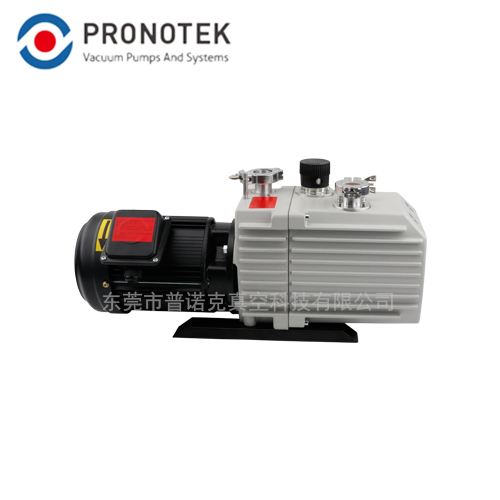

普诺克PNKDP065D旋片真空泵

普诺克PNK DP 065D旋片真空泵结构原理：

普诺克真空泵油封式旋片泵。泵本身带有防返油阀、气镇阀（选配）、出口过滤器、回油线路和和油冷却回路。泵由直联法兰电机驱动。

安装在泵体中的偏心转子）有三块叶片，它们把泵分成三个隔室，每个隔室的容积随转子的旋转周期性的变化。

当转子旋转时，抽空腔的进气部分容积扩大，将气体从进气口吸入，气体经过空气滤芯，打开的防返油阀进入腔泵。当转子进一步旋转，叶片从吸入口将泵腔部分分开。这部分泵腔容积减少，气体被压缩。气体在略大气压时经过排气阀从泵腔排出。

油在注入泵腔起密封、润滑和泵冷却的作用。压缩气体夹带的油在油箱内由于折转而被初步捕集。而后在出口油雾分离器中被过滤。于是，排气中油含量下降至低于可见程度。

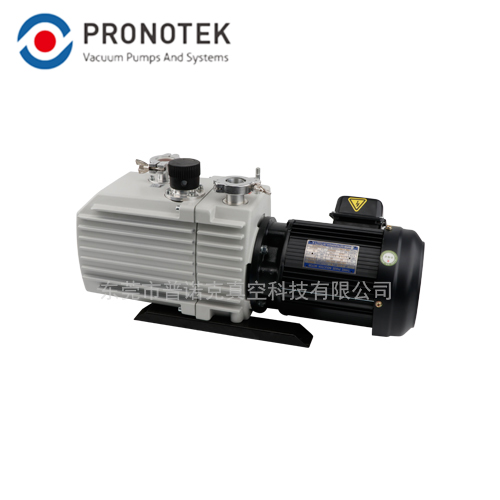

普诺克PNK DP 065D旋片真空泵

旋片式真空泵使用方法：

1、使用前，应仔细阅读普诺克产品使用说明书，开箱后应检查装运质量。收好备品备件和技术文件，拆除排气品防护件。按要求安装，接线，试转向。

2、为防止因返油与反转而喷油，应先开启泵口，按规定转向把泵内存油用手盘到油箱中。同时查看油位，应在油标中心以上，但不要满油标，多了要放出。

3、判断转向的辅助方法。把护套倒放在泵口上，如开泵后被吸住，是正向，被吹落，是反向。声音正常是正向，声音异常是反向。

4、如在泵口配装带充气电磁阀，一般应横装，并与泵同时动作。

5、相对湿度较高或被抽气体中含水汽等可凝性蒸汽时，应使用气镇阀。

6、按说明书推荐选用真空泵油。注意酯类真空泵油不可与矿物油型真空泵油和其他油类混用，严格清洗后才能换入酯类真空泵油。

双级旋片式真空泵应用行业：

镀膜、照明、制冷、溅射、安装、实验室、真空干燥、冷冻干燥、光伏产业、分析仪器、检查设备、热处理冶金、等离子设备、激光应用、半导体制造设备、电气真空灭弧、电子显微镜辅助泵行业。

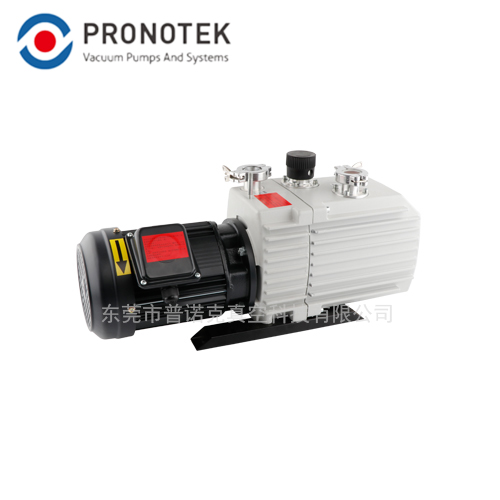

普诺克PNK DP 065D旋片真空泵
