QDK30-6气动控制箱、矿用手转阀气控箱

QSK15/25型气动控制箱

使用说明书

山东东达机电有限责任公司

一、概述

QSK15/25型气动控制箱具有过滤、调压、油雾、换向操作功能，可直接接入压缩空气，用于手动控制气缸伸、缩，也可用于其它需要换向操作的气动执行元件。

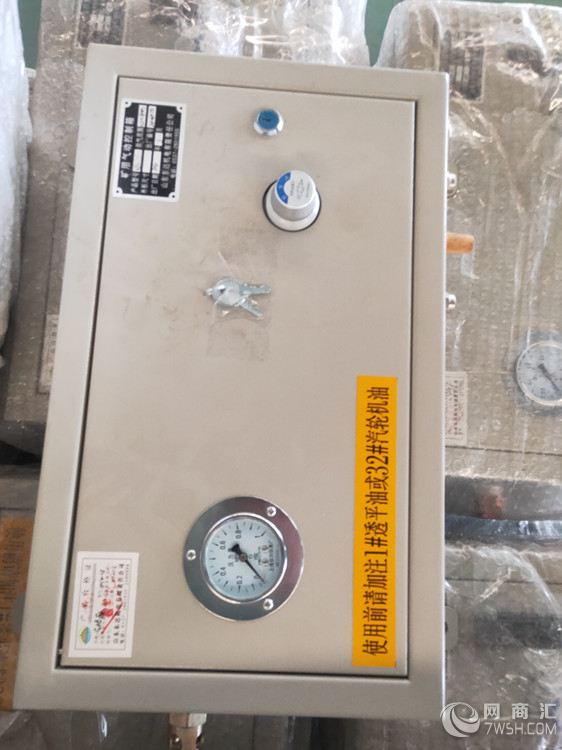

QSK15/25型气动控制箱（参见附图）主要由调压过滤器与给油器二联件②、三位四通旋转换向阀⑤、消声器④、压力表⑧、排水管①、快速接头③、箱体⑨等组成，该型气动控制箱体积小、重量轻，具有环保、节能的优点。

二、技术参数

公称通径：15mm

高工作压力：0.8MPa

使用温度范围：5-60℃

三、操作调整、维护保养（参见附图）

1、操作

旋转手柄⑥至指示标牌⑦A或B位即可改变气动控制箱的出气通口，从而使执行元件完成不同方向的运动，旋转手柄⑥至O位为封闭位，根据执行元件动作要求，转动旋转手柄进行操作。

2、加油

使用气动控制箱前或储油瓶②-10内的吸油管浸入油面深度＜10㎜时，须给储油瓶②-10加注ISO-VG32或相当品质润滑油，可以不关闭空气管路而进行加油作业，逆时针旋下加油螺丝②-9，加油至上限后，将加油螺丝锁紧。不可直接将储油瓶②-10拆下进行加油。

3、调整压力

将调压旋扭②-7向上拉起，顺时针方向旋转，压力上升，逆时

针方向旋转，压力下降，调整至所需压力，将调压旋扭按下呈上锁

状态。

4、调整滴油量

⑴针阀调整：顺时针旋转油量调节螺丝②-8，滴油量减少，逆时针旋转，滴油量增加，调整至所需滴油量。

⑵空气流量调整：设定针阀后，空气流量大时，滴油量多，空气流量小时，滴油量少。

5、排水

⑴无空气压力时，水自动排出。

⑵有空气压力时，向上推排水管①，水立即排出，排出完毕后，将排水管放开，将其复位，排水结束。

⑶当水位超过上，请立即排水，否则将造成除湿不良。

6、保养

⑴关闭空气供应和排出空气于大气中。

⑵逆时针旋下大螺帽②-6，接着逆时针旋下滤网过滤架②-4即可取下滤网②-5，用空气由内向外吹，可重复使用。

⑶取下滤气瓶②-3，使用清洁干布擦拭即可，不可使用任何会破坏滤气瓶（PC）之化学物品。

⑷逆时针旋下大螺帽拆除保护罩，取下储油瓶②-10，使用清洁干布擦拭即可，不可使用任何会破坏储油瓶（PC）之化学物品。

四、售后服务

产品自出厂之日起，六个月以内，不是因使用不当出现的质量问题，我厂实行三包。六个月后出现的质量问题，本厂负责保修，并适当收取维修费及材料费。

山东东达机电有限责任公司

马延宁

手机：13355153582

座机：0537-3155072

矿用QSK15/25型气动控制箱可直接接入压缩空气
