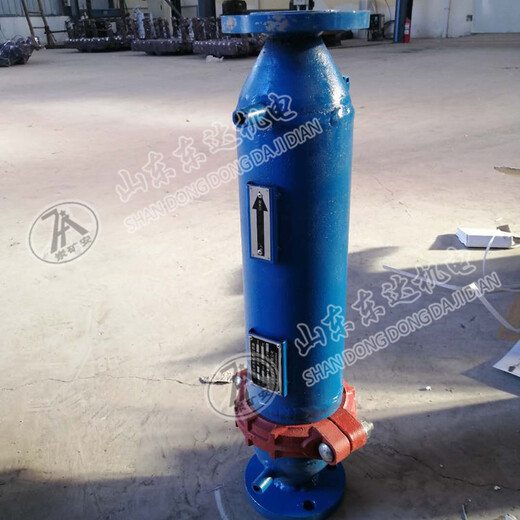

包头SKFL-25/6.5矿用管道反冲洗水质过滤器法兰接口

SKFL-50/6.5矿用管道反冲洗水质过滤器用途、特点、适用范围

主要用途：SKFL系列矿用水质过滤器用于煤矿井上、井下水质过滤。安装在煤矿井下采煤、掘进喷雾用水、巷道、皮带喷雾洒水管路或地面供水管路上，对所用水杂质（铁锈、悬浮物等）进行过滤并可对过滤后留在过滤网内的杂质进行自动或半自动反冲洗的水质过滤器。

结构：

反冲洗过滤器主要由 碳钢筒体、te殊结构的不锈钢模形网、快速或法兰连接头、压差压力表、转向阀及排污阀所组成。

马延宁  ：13355153582

主要技术参数

此尺寸可能有改动，恕不另行通知！智能型中心高度在上表基础上加100mm！

工作条件

环境温度为－10℃～ 40℃，煤矿井下空气成分应符合《煤矿an全规程》，工作环境允许有淋水情况，按照一般金属物搬运条件即可。

标记示例

通经φ50、压力6.5Mpa、过滤器型号为：SKFL-50/6.5；

SKFL矿用水质过滤器基本参数（适用压力：0.6_6.5Mpa,其它压力可定做）

型   号 出入口DN 长度L 中心高h 排污口DN

mm in mm mm mm

SKFL-25/6.5 25 1 500 130 13

SKFL-50/6.5 50 2 680 140 13
