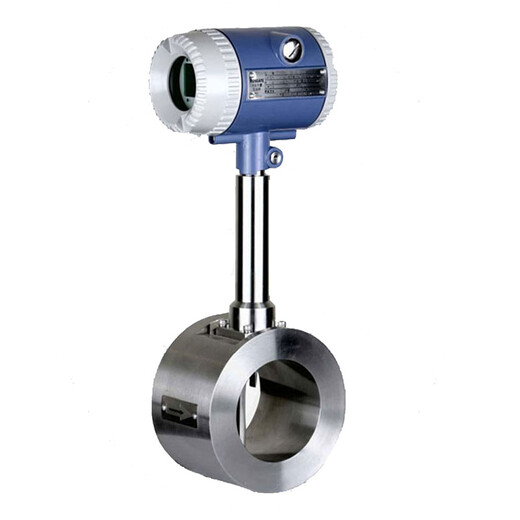

TFVWJ涡街流量计

FTVWJ涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

TFVWJ涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

TFVWJ涡街流量计其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高。

在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

应用范围广，蒸汽、气体、液体的流量均可测量。

检定周期为二年。

特点

• 结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

• 安装简单，维护十分方便。

• 检测传感器不直接接触被测介质，性能稳定，寿命长。

• 输出是与流量成正比的脉冲信号，无零点漂移，精度高。

• 测量范围宽，量程比可达1：10。

• 压力损失较小，运行费用低，更具节能意义。

技术指标：

• 测量介质： 气体、液体、蒸汽

• 连接方式：法兰卡装式、法兰式、插入式

• 口径规格 法兰卡装式口径选择 25,32,50,80,100

• 法兰连接式口径选择 100,150,200

• 流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。

• 正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。

• 测量精度 1.0级 1.5级

• 被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

• 输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

• 脉冲占空比约50%，传输距离为100m

• 脉冲电流远传信号 4～20 mA，传输距离为1000m

• 仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃

• 材质 不锈钢，铝合金

• 电源 DC24V或锂电池3.6V

• 防爆等级 本安型iaIIbT3-T6，防护等级 IP65.
