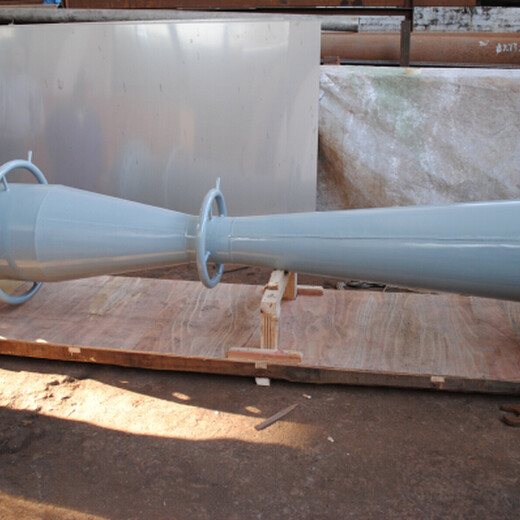

TJ-W文丘里流量计

文丘里流量计又称经典文丘里管、古典文丘里管，习惯称文丘里管、标准文丘里管。是根据文丘里效应研制开发的节流式流量传感器，是一种标准节流装置。在50-1200mm口径范围内无需实流标定，因其精度较高、压损小，不易磨损，常作为贸易结算类流量仪表用于蒸汽、天然气、石油化工类介质的测量。其设计、制造是按国标GB/T2624－93或ISO5167设计制造，按国标JJG640－94检定的。用于测量封闭管道中单相稳定流体的流量，常用于测量空气、天然气、煤气、水等流体的流量。在标准节流装置中，它所要求的上、下游直管段短、压力损失小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。

主要特点
◆结构简单，耐用，性能稳定，不易堵塞。
◆压力损失小，节约流量输送所需的能源，可以用于两相流，混相流，低流速、大管径、异
形管等复杂流量的测量。
◆准确度高、重复性好，压损小，所需直管道较短。
◆在通径50-1200范围内，不需要实流标定。超出这个范围，可以参比设计制造。当需要较
时，可进行实流标定。

主要技术参数
◆取压方式：上游端用径距取压，下游部用喉部取压。
◆公称压力：≤6.3MPa
◆公称通径：50mm-1200mm（更大的规格可协商订货）
◆测量精度：±1.0%
◆试用范围：开孔直径比β：0.4≤β≤0.7
雷诺数范围ReD：2×10   ≥ReD≥2×10
流出系数 C：C=0.985
