CS8330单节锂电/12V适配器双电源供电、内置升压18W单声道功放IC

概要

CS8330C是一款可以兼顾单节锂电池和12V适配器双电源供电应用,适用于2.7~12V各个供电节点 ,外置增益调整,带四种防破音模式,AB/D切换,功率限制,内置BOOST升压模块并且升压模块具备自适应升压功能的R类单声道音频功率放大器。在单节锂电池供电的情况下,CS8330C可以驱动低至4Ω的负载,大输出15W的恒定功率;在双节锂电串联供 电的情况下CS8330C可以驱动低至3Ω 的负载 ,大输出18W的恒定功率 .在12V适配器的供电情况下，CS8330C BOOST模块关闭，其功放模块可以驱动4欧姆负载输出20W的 功率 ；CS8330C AB类D类可切换模式的设计,大限度的减少音频子系统中功放对FM的干扰,为终端产品提供了更为的功率输出.

CS8330C的全差分架构和的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,以及CS8330C采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内地降低了EMI的干扰，对60cm的音频线 ，在FCC的标准下具有超过20dB的裕量,另外CS8330C内置了过流保护,短路保护和过热 保护,有效的保护芯片在异常的工作条件下不被损坏。

CS8330C提供了纤小的的TSSOP20-PP封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。

描述

内置BOOST模块R类结构,集成AB类D类两种模式

输出功率

PO   at  10% THD+N, VIN = 3.7V

 RL = 4 Ω   15W(D MODE NCN OFF）

PO   at  1% THD+N, VIN = 3.7V

 RL = 4 Ω    12W(D MODE NCN OFF）

PO   at  10% THD+N, VIN = 7.4V

 RL = 4 Ω+22uH    15W(D MODE NCN OFF）

PO   at  10% THD+N, VIN = 7.4V

 RL = 3 Ω+22uH    18W(D MODE NCN OFF）

的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到12V

支持单节锂电池和12V适配器双电源供电的应用

自适应升压功能

内置4种防破音模式

内置POWER-LIMIT(功率限制功能)

无需滤波的Class-D结构

高84%的效率(Vbat=8.4V)

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间 (200ms)

静态电流   (10mA)

低关断电流 (50µA)

过流保护，短路保护和过热保护

封装

TSSOP20-PP

应用

便携式蓝牙音箱

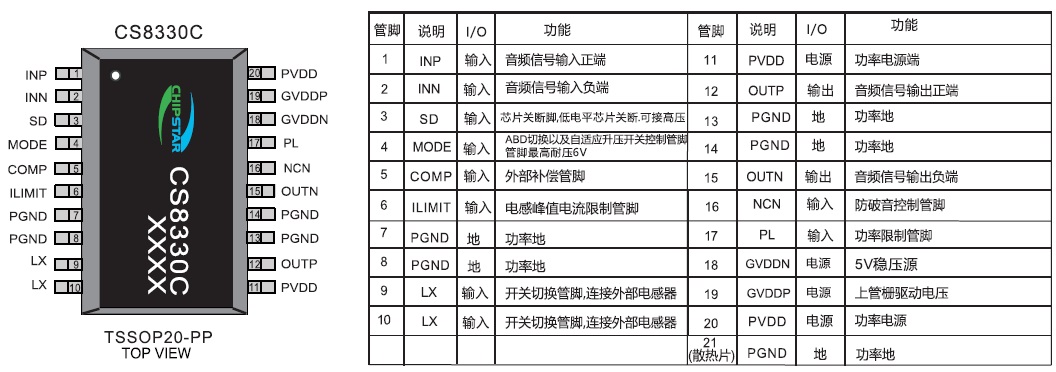

引脚排列及定义
