HT3163(内置防破音的40W单声道D类功放IC）

概述

HT3163是一款D类音频功率放大器。 在18V供电、THD+N=10%条件下，能够持续提 供40W/4Ω功率输出。

HT3163具有的扩频功能来抑制EMI， 使用价格低廉且小体积铁氧体磁珠可满足 EMC要求。

此外，HT3163内置关断功能使待机电流 小化，还集成了短路保护、热保护和电源欠压 异常保护等功能。

HT3163具有防削顶失真（ACF）输出控制 功能，可检测并抑制由于输入音乐、语音信号 幅度过大所引起的输出信号削顶失真（破音）， 也能自适应地防止在电源电压下降所造成的输 出削顶，显著提高音质，创造非常舒适的听音 享受，并保护扬声器免受过载损坏。

特点

・输出功率

 15W (VDD=12V, RL=4Ω, THD+N=1%)

 32W (VDD=18V, RL=4Ω, THD+N=1%)

 40W (VDD=18V, RL=4Ω, THD+N=10%)

・单电源系统，4V-18V宽电压输入范围

・低静态电流: 7mA (VDD = 12V, 带LC 和负载)

・ACF防破音功能可选 ・扩频功能，免电感滤波

・模拟差分/单端输入

・保护功能：过流/过热/欠压异常和短路保护

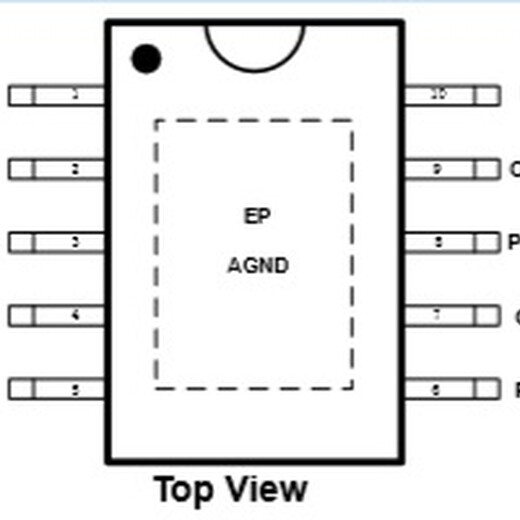

・无铅无卤封装，ESSOP10

应用

・条形音箱 ・无线智能音箱 ・便携式音箱 ・消费类音频应用 ・拉杆音箱 ・LCD电视/监视器
