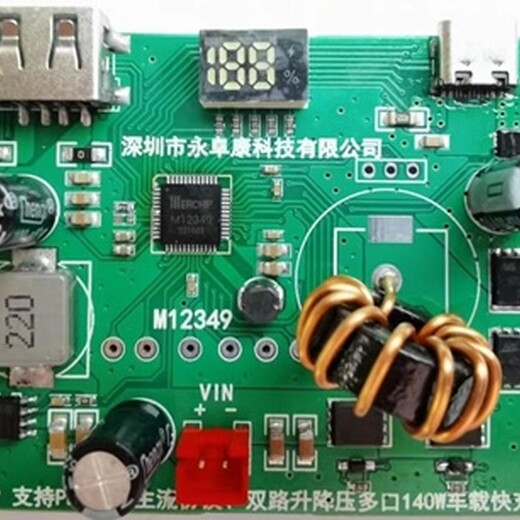

M12349内置PD3.1/QC3.0快充协议140W双C口升降压车载充电IC

永阜康科技有限公司现大力推广140W双C口立升降压PD3.1快充芯片M12349。该芯片突破了多项行业技术瓶颈，实现了140W笔记本和手机同时快充的高集成度方案，智能化功能和性能也达到了行业的新高峰。作为业界颗集成140W  PD3.1升降压功能的SOC芯片，M12349兼容PD3.0/PPS协议，并扩展支持PD3.1协议的28V/5A固定PDO和15~28V@5A的AVS功率输出，输出档位全面。除此之外，M12349还是业界颗支持两路C口PD3.1同时快充输出的SOC芯片。集成了双路USB Type-C接口，每个接口都支持PD/QC/SCP/FCP/AFC/BC1.2等全部快充协议。配合外部的全桥功率管和DC-DC，可以实现双路C口的PD3.1同时立快充，不会因两个C口同时插入设备而降为普通充电。

概述

M12349是一款面向大功率快充应用的电源管理 SOC，集成了微处理器、升降压变换器、快充协议控制器，支持 PD3.1、QC3.0、SCP、FCP、AFC、BC1.2 DCP等全部主流快充协议，结合少量元件即可组成单C口的140W大功率快充解决方案；辅以DC-DC芯片，还可扩展为双路立的C+CAA多口大功率快充解决方案。采用QFN-48封装

特点

放电管理

Buck-Boost 转换器（开关频率：大 1MHz）

高放电效率： 98%（VIN = 12V，VBUS = 20V@5A）

支持 CV/CC 模式

宽输入电压范围：6.0V~40V

宽输出电压范围：3.3V~28V

放电电压精度：10mV

大放电电流：5A

支持线损补偿功能

支持功率动态分配

支持单 C 口快充，可扩展为双路 C+CAA 多口快充

快充协议

PD3.1 / AVS、PD3.0 / PPS、PD2.0

QC3.0、QC2.

AFC、FCP、SCP

APPLE 2.4A

BC1.2 DCP

高度集成

内置环路补偿电路

内置 16-bit ADC

内置 2 路 USB Type-C 接口

集成快充指示和状态指示功能

安全保护机制

48V 管脚耐压，支持软起动功能

过压/欠压保护、过流保护、过温保护、短路保护
