CS83705单双节锂电池供电内置升压18W单声道功放IC

CS83705E是一款适用于单双节锂电池供电和12V适配器双电源供电应用 ,固定增益 ,带三种防破音模式 ,AB/D切换,静音功能,内置BOOST升压模块的R类单声道音频功率放大器。在双节锂电池供电(7.4V)的情况下,CS83705E可以驱动低至2Ω的扬声器,大输出26W的恒定功率;CS83705E AB类D可切换模式的设计,大限度的减少音频子系统中功放对FM的干扰,为终端产品提供了的功率输出.

CS83705E的全差分架构和的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,以及CS83705E采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量,另外CS83705E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。

CS83705E提供了纤小的的EQA16L封装形式供客户选择,封装尺寸和ESOP8一致 ,其额定的工作温度范围为-40℃至85℃。

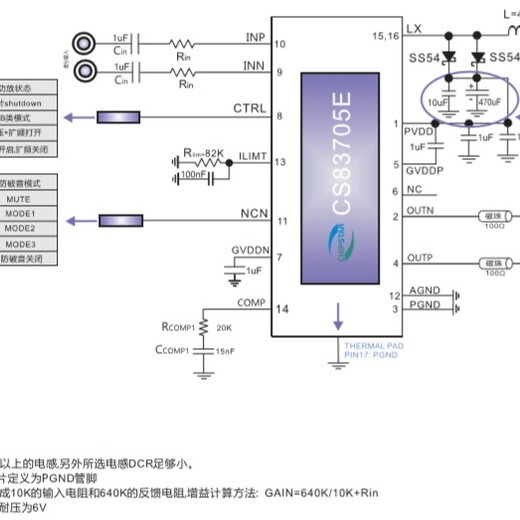

描述

内置BOOST模块R类结构,集成AB类D类两种模式

输出功率

PO   at  10% THD+N, VIN = 3.7V

  RL = 3 Ω+22µH  18W(D MODE NCN OFF）

PO   at  10% THD+N, VIN = 7.4V

 RL = 2Ω+22µH  26W(D MODE NCN OFF）

PO   at  10% THD+N, VIN = 8.4V

  RL = 2Ω    17W(AB MODE）

的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围： 2.7V~12V

扩频功能

管脚兼容CS83702E

固定64倍增益，集成10K输入电阻,640K反馈电阻

内置三种防破音模式

无需滤波的Class-D结构

高93%的效率(Vbat=7.4V)

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间 (200ms)

静态电流   (22mA)

低关断电流 (10µA)

过流保护，短路保护和过热保护

应用

便携式蓝牙音箱

拉杆音箱
