CS8685是2x80W双声道大功率D类音频功放IC

CS8685H是-款2x80W立体声D类音频功率放大器，这款器件在顶层设计了散热焊盘，焊盘上连接散热器后在供电电压24V的情况下，大可以输出2x75W的连续功率；通过主从模式的设置可以让CS8685H实现无限级联，从而实现系统的多路输出；CS8685H具备的EMI抑制技术，它采用表面贴装技术，只需少量的外围器件，便使系统具备的音频输出功率。CS8685H内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8685H高可达93%以上的效率，40V以上的耐压设计微芯片提供了的可靠性，可以有限的降低生产过程中的不良比例。

CS8685H提供了特殊的EQB32封装形式供客户选择，合适的封装尺寸为客户安装散热器件提供了大的方便，其额定的工作温度范围为-40℃至85℃。

描述

输出功率（THD+N=10%）

 VDD = 24V@RL = 4 Ω   2x75W

 VDD = 28V@RL = 4 Ω   2x100W(峰值）

输出功率（THD+N=1%）

 VDD = 22V@RL = 4 Ω   2x50W

 VDD = 24V@RL = 4 Ω   2x62W

 VDD = 26V@RL = 4Ω   2x70W

 VDD = 28V@RL = 6Ω   2x60W

 VDD = 30V@RL = 6Ω   2x68W

 单电源供电，宽电源电压范围：5V-30V

高可靠性设计：40V耐压设计

 达93%

 三段增益可选

 静音功能控制

主从模式可编程控制，可实现无限级联功率输出

 音频系统带滤波网络，静态电流小于15mA@24V

 多重开关频率可选，AM抑制功能

 可编程功率限制

 良好短路保护和具备自动恢复功能的温度保护

 良好的失真和防噗声功能

 增强型封装设计：顶层散热焊盘的特殊设计

 差分输入

符合汽车的应用要求

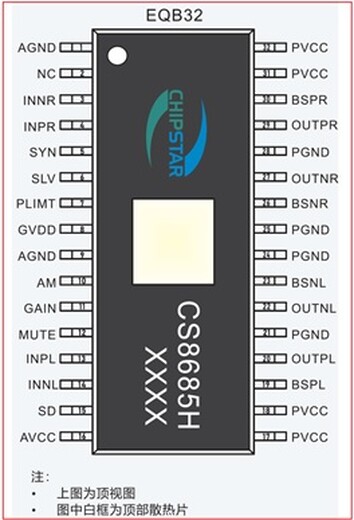

封装
EQB-32

应用

车载音频、家庭音响系统、紧急呼叫、大功率户外拉杆音箱
