DRV632/SGM8903/AD22650/IU632(3Vrms音频线性驱动器)

概要

IU632C是一款3VRMS无杂音立体声线性驱动器,此驱动器设计用于去除输出隔直流电容器，以减少组件数目及成本。对于那些将尺寸和成本作为关键设计参数的单电源电子产品，该器件是理想的选择。

IU632C能够在3.3V/5.0V电源电压供电时驱动2VRMS/3VRMS进入一个10kΩ 负载。此器件具有差分输入，并采用外部增益设置电阻以支持±1V至±10V的增益范围，而且可为每个通道单配置增益。线路输出只需要使用一个简单的电阻器-电容器ESD保护电路即可。IU632C 具有针对无杂音音频打开/关闭控制的内置有源静音控制功能.

IU632C具有一个外部欠压检测器， 该欠压检测器在电源被移除时将输出静音，从而确保了无杂音的关断操作。与产生2VRMS/3VRMS输出的传统方法相比,在音频产品中使用IU632C能够大幅度地减少组件数量.

IU632C既不需要采用一个3.3V/5V的电源来产生其5.6Vpp/8.5Vpp输出，也不需要一个分离轨电源.IU632C内部集成了电荷泵以产生一个负电源轨，此负电源轨可提供一个良好的无杂音接地偏置2VRMS 输出。

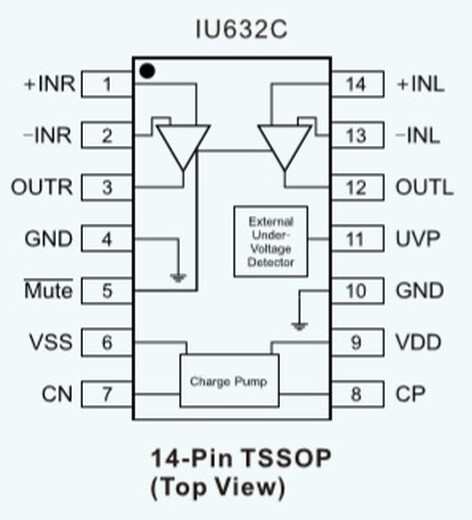

IU632C管脚功能兼容DRV632/SGM8903/AD22650，采用14引脚TSSOP14L封装。

描述

  在由3.3V电源供电时,2Vrms 进入2.5KΩ 负载

  在由5V电源供电时,3Vrms 进入2.5KΩ 负载

  2Vrms 进入2.5kΩ 负载时,(THD)+N < 0.01%

  高信噪比(SNR)> 90dB

  可支持600Ω 输出负载

  差分输出和单端输出

  由外部增益设定电阻器实现的可调增益

  低直流偏移：< 1mV

  接地基准输出免除了对隔直电容的需要

--省元件，降低了成本

--改善了THD+N性能

--提升了输出的低频响应性能

  短路保护功能,外部欠压静音

  瞬时杂音(喀哒声和噼啪声)抑制电路

  用于实现无杂音音频打开/关闭控制的有源静音控制

应用

  网络机顶盒,电视机,DVD 播放器、麦克风、微型组合音响系统、声卡、笔记本电脑等
