modbus模拟量输入模块CK-8082E

概述

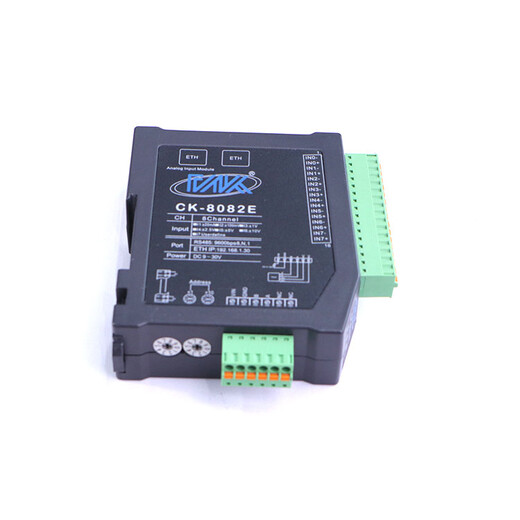

CK模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS485接口，以太网双网口级联，方便与PC或PLC通信。

CK-8082E模拟量输入型数据采集器，可采集多8路差分模拟信号；模块采用24位AD芯片，采集测量精度±0.05%。适用于采集工业现场的各种电压和电流信号。

参数

◆嵌入式实时操作系统

◆模拟输入通道：多8路差分

◆模拟输入信号范围：±20mA，±100mV，

±2.5V,±5V,±1V，±10V(出厂预设)

◆AD转换分辨率：24位

◆测量精度：±0.05%

◆转换速率：30次/秒（全通道）

◆宽供电范围：DC +10～+30V

◆地址/波特率/量程可由用户配置

◆支持MODBUS-RTU/MODBUS-TCP协议

◆支持模块主动发送数据模式

◆ ESD保护:±15KV

◆功耗：小于2W

◆隔离耐压：DC 2500V

◆工作温度范围：-40℃～+80℃

◆输入端过压保护，过流保护，并有低通滤波

◆常模抑制(NMR):60 dB （1kΩ Source Imbalance @ 50/60 Hz）

◆共模抑制(CMR):120 dB（1kΩ Source Imbalance @ 50/60 Hz）

◆工业级塑料外壳，标准DIN35导轨安装

产品应用

远 程 监 控 与 数 据 采 集

智 能 楼 宇 控 制/智 能 家 居 系 统

安 防 产 品 与 安 防 工 程

工 业 现 场 控 制

仓 储 与 监 控

医 疗 、 工 控 产 品 开 发

包 装 和 物 料 转 移

电 子 产 品 制 造

数据采集

CK-8082E采用的△-∑集成数模转换

器，8082E分辨率高达24位，测量精度优于0.05%

（典型值）,能满足测量要求较高的工业现场及安

防、智能楼宇、智能家居、电力监控、过程控制

等场合。

输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现

测量电路和主控电路电源隔离；同时控制单元与信

号采集单元采用光电隔离技术实现电气隔离，有效

保障数据采集可靠及安全。

浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉

冲，保护模块在恶劣的环境下可靠工作。
