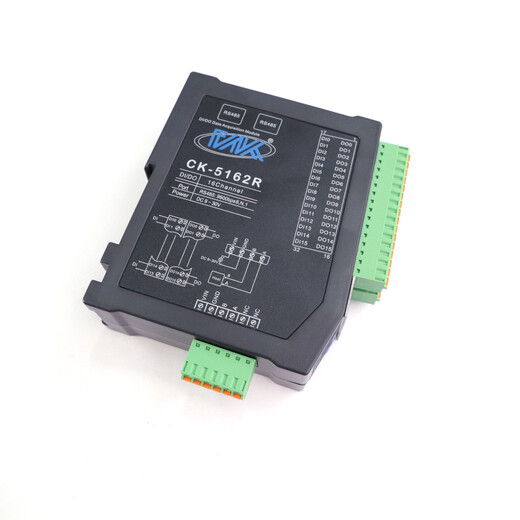

数字量输入模块ioCK-5162R

概述

CK模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RJ485双接口级联，隔离RS485,可单与PC或PLC通信，也可以与多个485模块组网使用。

CK-5162R开关量/数字量/继电器输入输出数据采集器，可采集多16路开关量信号（光耦输入）；输出16路数字量信号（NPN MOS）。适用于采集工业现场的各种IO信号。

CK-5162R采用光电隔离技术，有效保障数据采集可靠及安全。

参数

◆嵌入式实时操作系统

◆输入输出通道：16路输入/16路输出

◆输入类型：光耦

◆输出类型：NPN mos/继电器

◆通讯方式：2*RJ45+RS485接口

◆宽供电范围：DC 9~30V

◆供电范围：DC 12V或+24V

◆地址/波特率可由用户配置

◆支持Modbus RTU协议

◆ESD保护：±15KV

◆功耗：小于1W

◆隔离耐压：DC 2500V

◆工作温度范围：-30℃～70℃

◆工业级塑料外壳，标准DIN35导轨安装

产品应用

远 程 监 控 与 数 据 采 集

智 能 楼 宇 控 制/智 能 家 居 系 统

安 防 产 品 与 安 防 工 程

工 业 现 场 控 制

仓 储 与 监 控

医 疗 、 工 控 产 品 开 发

包 装 和 物 料 转 移

电 子 产 品 制 造

开关量数据采集

CK-5162R采用的数据处理技术，可采集工业现场各种有源和无源开关量/数字量信号。能满足测量要求较高的工业现场及安防、智能楼宇、智能家居、电力监控、过程控制等场合。

输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用光电隔离技术实现电气隔离，有效保障数据采集可靠及安全。

浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
