施耐德EOCR-3DM2电动机综合保护装置

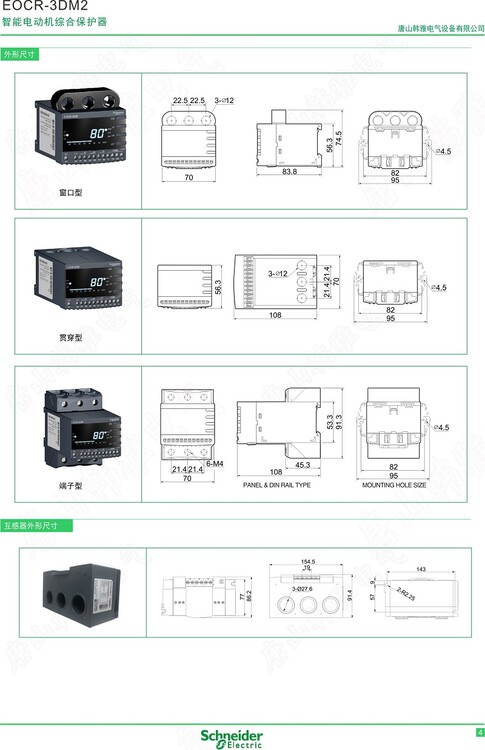

EOCR-3DM2电动机保护器一直受到客户的肯定，由于其安装方便、操作简单、产品稳定等特点应用于各种工作行业的设备保护中，EOCR-3DM2根据不同的安装环境设计成三种主回路穿线方式即：窗口型、贯穿型和端子型。EOCR3DM2-WRDUWZ是窗口型设计，100-240VAC/DC控制电源电压输入型。

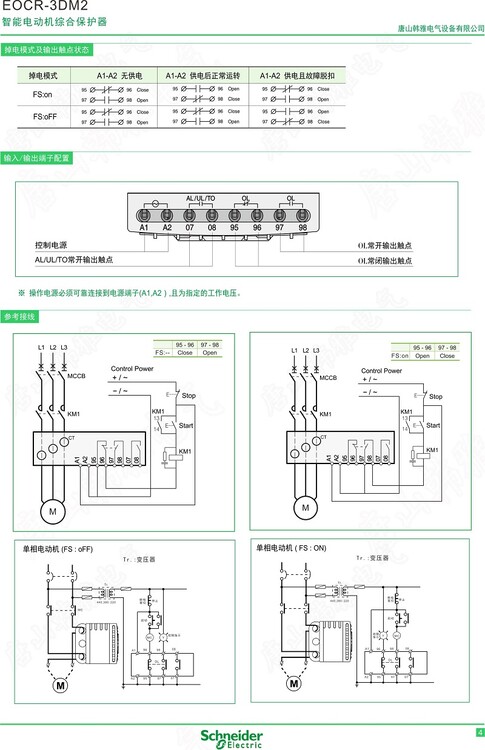

EOCR-3DM2电动机保护器35mm导轨安装和使用配置固定支架安装方式客户自行决定，主回路线缆穿过EOCR自带三相电流互感器，当保护负载超过80A时需使用3CT电流互感器进行配合使用，将互感器二次侧电流穿过EOCR自带电流互感器中，并进行相应的互感器变比设定，这样EOCR-3DM2将会实时显示主回路实际运行电流值。

EOCR-3DM2可适用于单相设备负载的保护，此时需要将PH菜单设定为1P，零火线分别穿过EOCR两侧自带电流互感器，将中部CT进行空置。此时对于保护负载仅具有过载电流的保护功能，缺相、电流不平衡、缺相等保护功能进行关闭。
