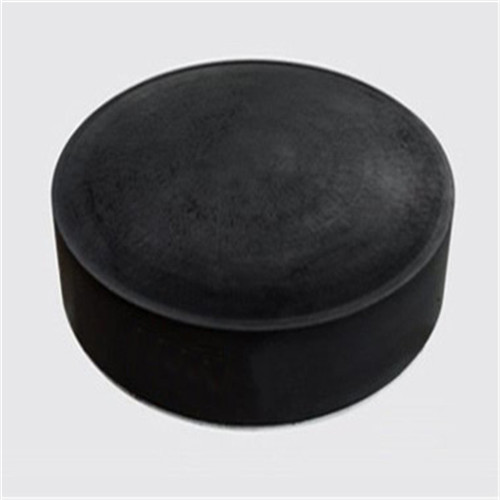

圆冠形板式支座氯丁橡胶板式支座

圆冠形板式支座 氯丁橡胶板式支座

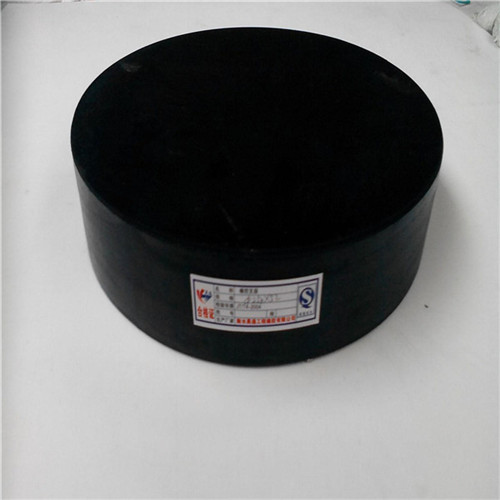

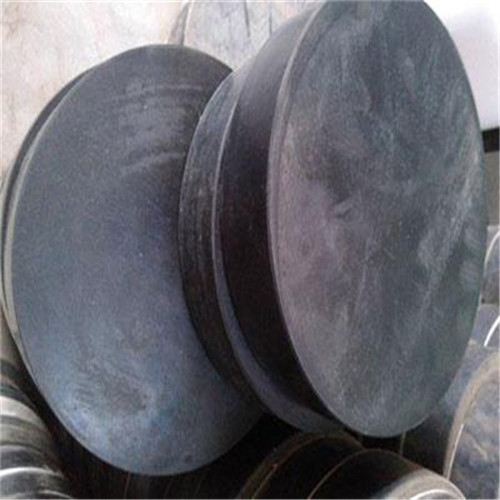

板式橡胶支座是公路桥梁中比较常用的产品，它分为普通板式橡胶支座、四氟板式橡胶支座。对于普通型桥梁支座适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的桥跨结构，正交桥梁用矩形支座；曲线桥、斜交桥及圆柱墩桥用圆形支座。 　　

对于四氟乙烯板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁。它还可用作连续梁顶推及T型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。

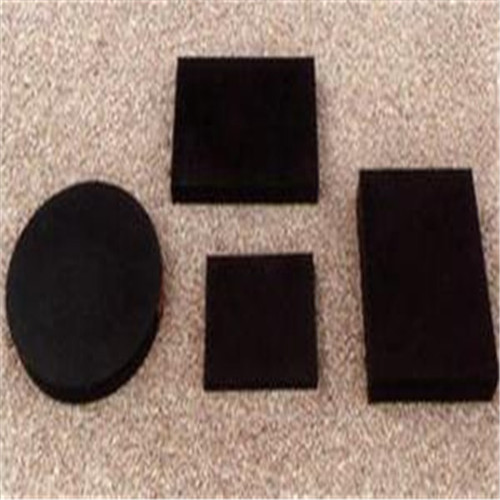

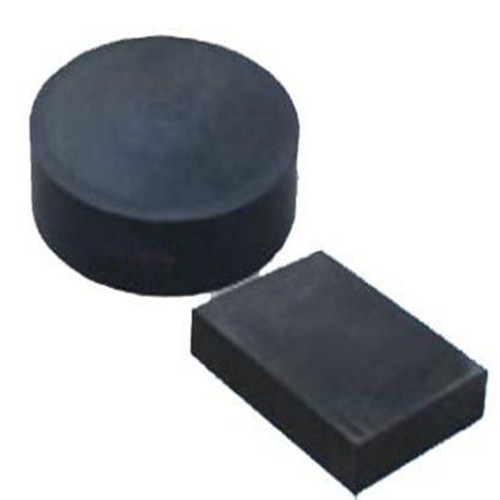

矩形板式橡胶支座、圆形板式橡胶支座、球冠圆板式橡胶支座、圆板坡形橡胶支座这四种。如果在板式支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板，就能制作成聚四氟乙烯滑板式橡胶支座。它除了竖向钢度与弹性变形，能承受垂直荷载及适应梁端转动外，因聚四氟乙烯板的低摩擦系数，可使梁端在四氟板表面自由滑动，水平位移不受限制，特别适宜中、小荷载，大位移量的桥梁使用。该产品允许水平力为竖向的10%，允许转角不小于40''，摩擦系数0.04－0.06，活动支座水平位移量50mm－250mm，分5级。荷载等级100KN－15000KN。
