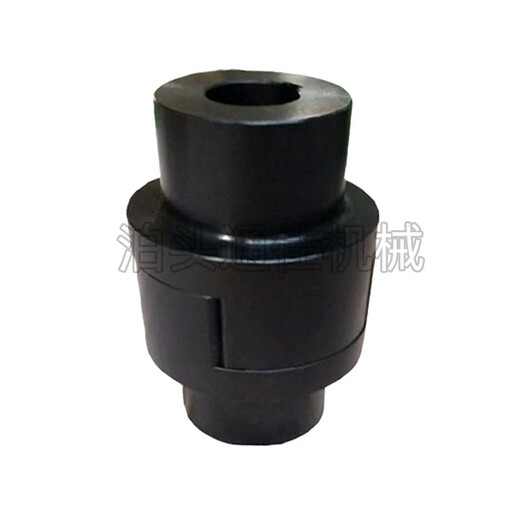

WH型尼龙滑块联轴器

WH型滑块联轴器是无弹性元件的一种，主要用于允许两轴有径向偏移的联接，由两端面有凹槽的半联轴器和中间的方形滑块组成，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。方形滑块嵌在两半联轴器的宽槽中，并可在其间滑动，以补偿两轴轴线的相对径向位移。同时，也可补偿一定的相对角位移。滑块用尼龙6制成。尼龙滑块中可添加少量石墨或二硫化铝，以减小摩擦和提高抗磨能力，工作时可无需润滑。利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成，因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移，同时滑块联轴器还有两个轴套和一个中心滑块，其中中心滑块是一个传递扭矩元件本联轴器适用于传递转矩较小的场合，零件以碳钢为材料，其工作表面经过热处理，其硬度提高了很多具有一定补偿两轴相对偏移量、减震和缓冲的性能，中心滑块和轴套之间用微小的压力进行吻合，这种压力能使联轴器在设备运转中具有零间隙运转，从而减少联轴器的反冲作用。

该联轴器噪声大，效率低，磨损快，一般尽量不选用，可用于一般常用电机，个别的场合也可以用来联接伺服电机，在使用过程中通过中心滑块的滑动来纠正相对位移。只有转速很低的场合,如球磨机等才选用。使用时可从从中间盘的油孔中注油进行润滑，减小了滑块间的摩擦从而提高了工作效率。为了改善平衡状况,螺栓应正、倒相间安装。

    由于用非金属的方形滑块，重量较轻，转动时惯性力也较小。这种联轴器适用于传递扭矩不大、转速较高但无剧烈冲击的两轴联接。
