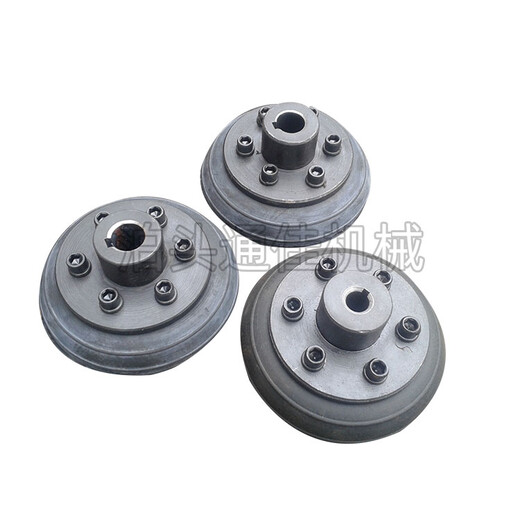

LLB型有骨架轮胎式联轴器

 LLB型有骨架轮胎联轴器是由两半联轴器和轮胎体通过螺栓固定在一起形成的。轴孔型式可以为Y型、J1型和Z1型。具有良好的减震缓冲和的轴间偏移补偿性能，工作温度-20~80℃，转递转矩为10~20000N.m，适于有粉尘、水分、有冲击、振动、正反转多变和起动频繁的工作条件，拆装方便，不需润滑、持久。结构简单，装拆方便，扭转弹性高，缓冲和补偿两轴相对位移的性能较好。通常适用于扭矩不大的传动系统。根据联轴器的尺寸大小，两轴许用的相对径向位移△y为1~5.8 mm,角位移△a为1°20'。由于橡胶环的轴向刚度较大，因此补偿两轴相对轴向位移的能力较差，为此，在安装时要求调整两轴的轴向位置。

    LLB型轮胎联轴器规格： LLB1-13型；轮胎体型号：LTB1-13，标准编号( JBT10541-2005 )原标准（JBZQ4018-85）材质铸钢，铸铁及45#圆钢，其他材料本厂也可以定做，公称转矩：10-20000 许用转速： 5000-1000 轴孔直径： 6-200mm轴孔长度：16-382mm， 质量：0.4-340。LLB轮胎联轴器多用于冶金设备，因此也被叫做冶金设备用轮胎联轴器。

    LLB冶金设备用轮胎式联轴器是一种高弹性联轴器，由两个带轴孔的法兰和橡胶轮胎体组成，具有良好的减震缓冲和的轴间偏移补偿性能，适于潮湿，多尘，有冲击，振动，正反转多变和起动频繁的工作条件，并全拆装方便。因为弹性元件是一整体的轮胎体,拆装维修方便、不需润滑、耐久可靠。

    LLB轮胎式联轴器优缺点：轮胎联轴器分为凸型和凹型两大类，凸型又分为带骨架整体式，无骨整体式和径向切口式三种。它们的共同特点都是将轮胎环用螺栓来连接两半联轴器以实现两轴的连接。轮胎环内侧用硫化方法与钢质骨架粘接成一体，骨架上的螺栓孔处焊有螺母。装配时用螺栓与两半联轴器的凸缘连接，依靠拧紧螺栓使轮胎与凸缘端面之间产生的摩擦力来传递转矩，轮胎环工作时发生扭转剪切变形，故轮胎联轴器具有很高的弹性，补偿两轴相对位移的能力较大，并有良好的阻尼，而且结构简单、不需润滑、装拆和维护都比较方便。
