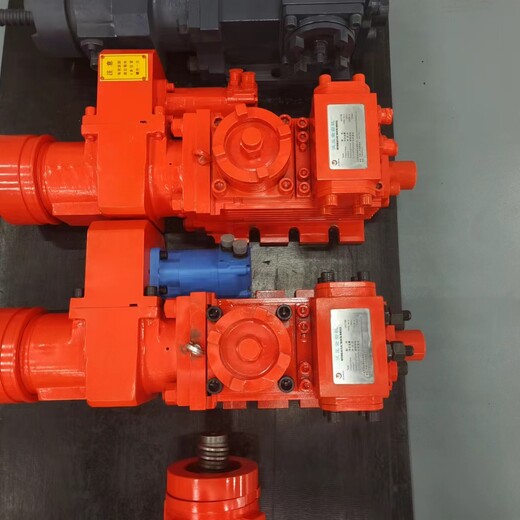

炼铁高炉在用的4188型液压凿岩机产品展示

高炉液压凿岩机包括：冲击活塞、缸体、换向阀、前缸套、后缸套、蓄能器等零件组成。

a.液压凿岩机冲击活塞：通过振打杆将应力波传递至炮泥，以起到破碎的效果,它的冲击频率和冲击功由液压系统的流量和压力调定。

b.液压凿岩机换向阀：是一个两位三通差动换向阀，由它控制活塞作往复的冲击运动。

c.缸体、前缸套、后缸套：形成前后油腔及信号孔，以支持换向阀及活塞运动。

d.高炉凿岩机蓄能器：该凿岩机的动作类型属于高频换向、后腔控制。工作时管路流速、压力产生波动。机体上的高压回路安装了隔膜式高压蓄能器，出厂时高压蓄能器已经充入6.5MPa的氮气。如果氮气泄漏或隔膜破损都会影响冲击效果。凿岩机的低压回路安装了活塞弹簧式的低压蓄能器，该蓄能器依靠弹簧的压缩力实现缓冲，无需充入氮气。
