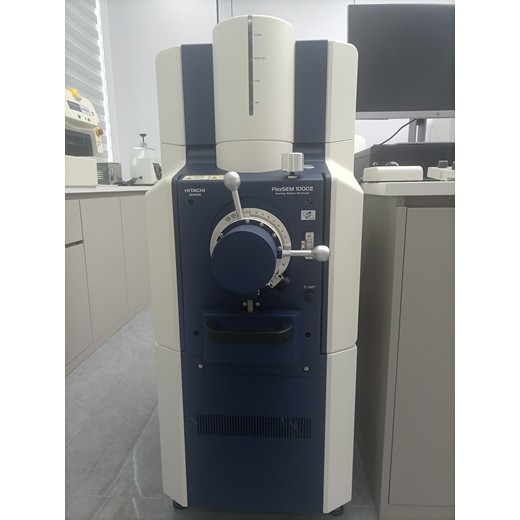

紧凑型扫描电镜FlexSEM100II,定位，放大倍率高

日立扫描电镜是一种利用高能电子束来扫描样品表面，从而获得分辨率微观形貌信息的精密分析仪器。 它被誉为科学家和工程师观察微观世界的“眼睛”，其核心功能远超普通光学显微镜。

以下是它的主要用途和功能，分为几个层面来说明：

一、核心功能：倍率成像

这是SEM基本和重要的功能。它可以轻松地将样品放大几百倍到几十万倍，观察到肉眼和光学显微镜无法分辨的细微结构。

· 应用举例：

  · 观察集成电路（芯片）上的纳米级线路和晶体管结构。

  · 查看金属材料的晶粒形态、裂纹和断口形貌。

  · 观察细菌、病毒、花粉、细胞等生物样品的表面超微结构。

  · 分析纤维、涂层、粉末、催化剂等材料的表面形态和分布。

二、不仅仅是形貌：提供多种信息

现代扫描电镜（尤其是日立的型号）通常集成了多种探测器，不仅能看形貌，还能提供丰富的其他信息：

1. 微观形貌观察（常用）

   · 如何实现： 通过探测电子束与样品表面相互作用产生的二次电子。

   · 特点： 图像具有强烈的立体感和出色的景深，能清晰呈现样品表面的凹凸、裂纹、颗粒等三维形貌。

2. 成分分析（非常重要）

   · 如何实现： 通过探测电子束激发的特征X射线（这种附件称为能谱仪，EDS或EDX）。这是日立电镜非常常见的配置。

   · 功能：

     · 元素鉴定： 分析样品上某个微小点（可达微米甚至纳米级）含有哪些化学元素。

     · 元素分布面扫描： 生成元素的分布图，直观显示不同元素在样品哪个区域富集、哪个区域。

     · 半定量分析： 大致确定各元素的含量百分比。

   · 应用举例：

     · 分析金属夹杂物的成分。

     · 检查焊点表面的污染元素。

     · 鉴别矿物相的种类。

3. 晶体结构信息

   · 如何实现： 通过探测背散射电子。

   · 功能：

     · 成分衬度像： 平均原子序数越大的区域越亮，可用于快速区分不同成分的区域（如区分铝和铝中的铁杂质）。

     · 取向衬度像： 显示样品中不同晶粒的晶体学取向。

三、主要应用的行业和领域

基于以上强大功能，日立扫描电镜被广泛应用于：

· 材料科学： 研究金属、陶瓷、高分子、复合材料等的微观结构、断裂机理、相组成等。

· 半导体与电子工业： 芯片设计、制造、失效分析、工艺监控、线宽测量等，是的工具。

· 生命科学： 观察生物组织、细胞、微生物的超微结构，常用于医学和生物学研究。

· 地质学和矿物学： 分析矿物的形态、结构和成分，进行岩矿鉴定。

· 纳米技术： 表征纳米材料（如纳米管、纳米颗粒）的形貌和尺寸。

· 工业生产与失效分析： 对产品质量进行监控，分析产品（如金属零件、涂层）为何会断裂、腐蚀或失效。

总结

您可以将日立扫描电镜理解为一个功能强大的 “微观世界CT机” 或 “超级显微镜” 。它的主要作用是：

1. 看得到： 提供光学显微镜无法企及的分辨率图像。

2. 看得清： 图像立体感强、景深大，便于三维分析。

3. 看得透： 不仅能看外形，还能同时分析化学成分和晶体结构。

它是科学研究、工业研发和质量控制领域中不可或缺的分析仪器。
