概述

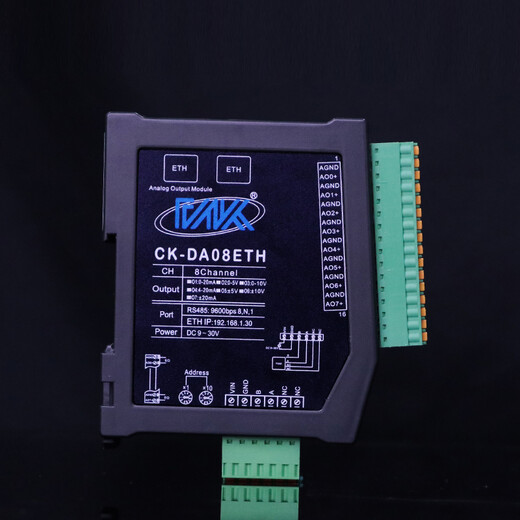

CK-DA08ETH是全新一代基于嵌入式系统模拟量输出模块，可以立输出8路模拟量信号；模块采用12位DA芯片，输出精度可达±0.2%。模块配置有以太网双网口级极联接口，RS485接口，方便与PC、PLC等多种设备通信。

CK-DA08ETH采用隔离技术，有效保障模块输出速度、可靠及安全；适用于各种工业控制现场。

参数

◆嵌入式实时操作系统

◆模拟量输出通道数量：8路

◆DA转换分辨率：12位

◆DA输出精度：±0.2%

◆输出范围：+20mA，+5V，±5V,+10V,±10V

◆响应时间：<3mS

◆宽供电范围：DC +10～+30V（带防反接）

◆RS485、以太网双网口级联隔离通信

◆地址/波特率可由用户配置

◆支持MODBUS-RTU，MODBUS-TCP协议

◆ ESD保护：±15KV

◆ 系统功耗：小于5W

◆隔离耐压：DC 2500V

◆工作温度范围：-40℃～80℃

◆电压型输出电流：≤10mA（典型值）

◆电流型输出负载能力：外部阻抗≤400Ω

（Io=20mA）

◆工业级塑料外壳，标准DIN35导轨安装

产品应用

远 程 控 制

智 能 楼 宇 控 制/智 能 家 居 系 统

安 防 产 品 与 安 防 工 程

工 业 现 场 控 制

工 控 产 品 开 发

电 子 产 品 制 造

模拟量输出

CK-DA08ETH模拟量输出模块，可以立输出8路模拟量信号；模块采用12位DA芯片，输出精度可达±0.2%。

输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元

与信号采集单元采用光电隔离技术实现电气隔离，有效系统可靠及安全。

通信隔离

产品采用隔离485电路，将通信与系统单隔离开，消除通信设备之间共模干扰。

三保及维修说明

本产品自售出之日起五年内，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。
