pt100热电阻采集模块CK-3043ES

概述

CK模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有隔离RS485接口，以太网双网口级联接口，可单与PC或PLC通信，也可以与多个485模块组网使用。

CK-3043ES热电阻型数据采集器，可采集多8路热电阻信号,模块采用16位AD芯片,采集测量精度±0.5℃。适用于采集工业现场的多种温度信号。

CK-3043ES采用光电技术，有效保障数据采集可靠及安全。

参数

◆嵌入式实时操作系统

◆输入通道：4/8路热电阻(通道全隔离）

◆输入类型：PT100/PT1000

◆通讯方式：双网口级联+RS485接口

◆AD转换分辨率： 16位

◆测量精度：±0.5℃（典型值）

◆转换速率：3043ES --25次/秒(全通道)

3083ES--50次/秒(全通道)

◆断路检测

◆宽供电范围：DC +10～+30V

◆地址/波特率可由用户配置

◆支持MODBUS-RTU,MODBUS-TCP

◆±15KV ESD保护

◆隔离耐压：DC 2000V

◆工作温度范围：-40℃～80℃

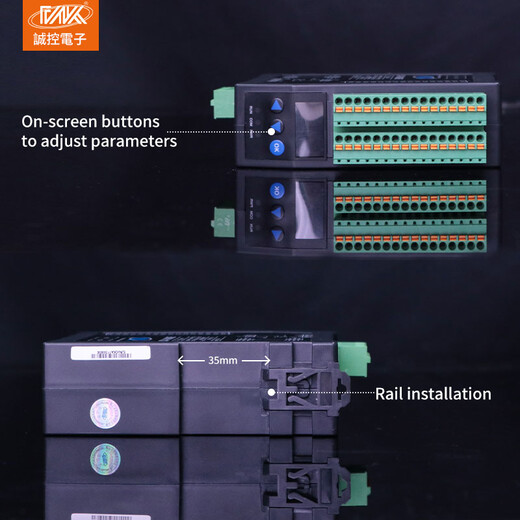

◆工业级塑料外壳，标准DIN35导轨安装

产品应用

远 程 监 控 与 数 据 采 集

智 能 楼 宇 控 制/智 能 家 居 系 统

安 防 产 品 与 安 防 工 程

工 业 现 场 控 制

仓 储 与 监 控

医 疗 、 工 控 产 品 开 发

包 装 和 物 料 转 移

电 子 产 品 制 造

数据采集

CK-3043ES采用的△-∑集成数模转换器，分辨率高达16位，测量精度优于0.5℃（典型值）。能满足测量要求较高的工业现场及安防、智能楼宇、智能家居、电力监控、过程控制等场合。

输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用光电隔离技术实现电气隔离，有效保障数据采集可靠及安全。

浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
