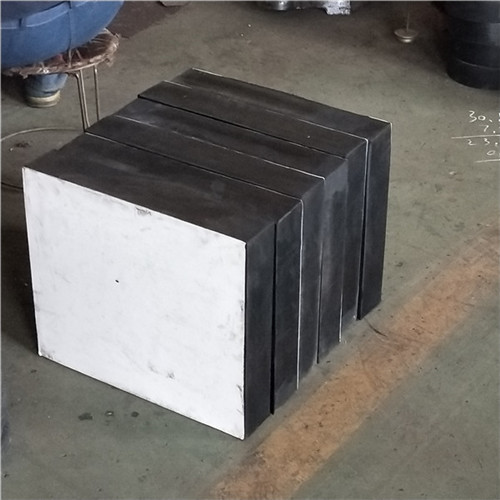

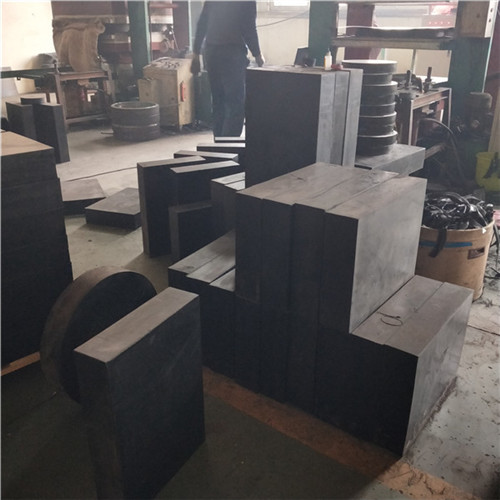

耐磨板式橡胶支座板式橡胶支座按图定制

耐磨板式橡胶支座 板式橡胶支座按图定制

公路桥梁板式橡胶支座可分为非加劲支座和加劲支座两种。非加劲支座只有一层橡胶构成，在水平力的使用下能使橡胶支座能满足水平位移的需要，但在竖向荷载作用下,支座的垂直压缩变形过大，橡胶向侧向膨胀，在四周产生较大的凸突，此处橡胶有较大的拉伸变形，而产生应力老化。这类支座在荷载较大的桥梁上很少采用。

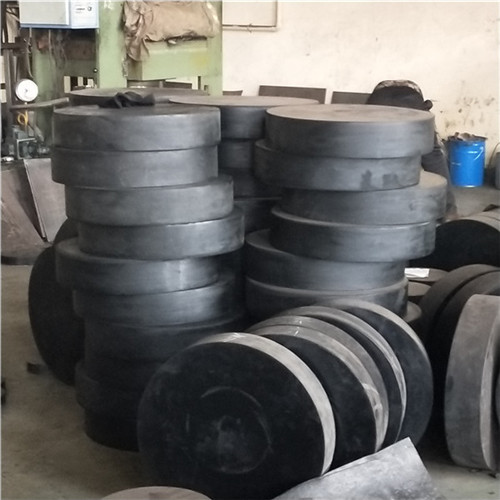

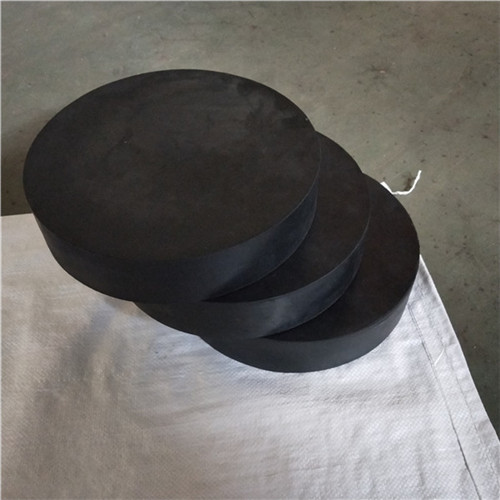

板式橡胶支座的主要功能就是将桥梁上部结构的反力可靠地传递给墩台，并同时能适应梁部结构的变形(位移和转角)。根据这些性能要求，就要不论是公路板式橡胶支座还是圆形球冠板式橡胶支座在垂直方向应具有足够的刚度，从而在大竖向荷载作用下桥梁支座产生较小的压缩变形，一般要求支座的大压缩变形不得超过橡胶厚度的15%。橡胶支座在水千方向则应具有—定柔性，以适应车辆制动力、温度、混凝土收缩利徐变及活载作用下梁体的水平位移。同时，橡胶支座的厚度要能适应梁体转角的需要。

板式支座的设计理念就是为了既可承受较大的垂直荷载，又能满足支座水千位移量的要求，通常可用若千层橡胶片(厚度分别为5、8、11、15mm等)和薄钢板(厚度分别为2、3、5mm等)为刚性加劲物组合而成(加劲物也可用帆布、钢丝网或钢筋)。将各层橡胶与钢板之间经涂胶粘剂加压硫化牢固地粘结成为一体。使板式支座在竖直荷载作用下，嵌入橡胶片之间的钢板将约束橡胶的侧向膨胀，从而使垂直变形相应减少，可大大提高支座的竖向刚度。此时橡胶支座的竖向变形。
